وعلى منصة نفطية بحرية في بحر الشمال، يعمل خط غاز عالي الضغط عند 350 بار ودرجة حرارة 120 درجة مئوية. يتم إغلاق الشفاه التي تربط أقسام الأنابيبجوانات الحلقة المشتركةمصنوعة من الفولاذ المقاوم للصدأ SS316L. يجب أن تتحمل هذه الحشيات ليس فقط الضغط الشديد ودرجة الحرارة لسائل المعالجة ولكن أيضًا الهجوم المستمر لرذاذ الملح والرطوبة والحركة المستمرة للبحر. لا يمثل فشل الحشية هنا إزعاجًا بسيطًا؛ فهو حدث كارثي يمكن أن يؤدي إلى نشوب حريق، أو انفجار، أو كارثة بيئية، أو خسائر في الأرواح. لذلك يعد اختيار مادة الحشية أحد أهم القرارات في مجال الهندسة البحرية. لقد برز SS316L باعتباره المادة المفضلة للحشوات الحلقية في هذه البيئات لأنه يوفر مزيجًا فريدًا من مقاومة التآكل والقوة الميكانيكية والثبات الحراري الذي لا يمكن لأي مادة أخرى أن تضاهيه بتكلفة مماثلة.
الحشيات الحلقية هي أختام معدنية تستخدم في تطبيقات الضغط العالي ودرجات الحرارة العالية. لقد تم تصميمها لتتناسب مع الأخدود المُصنع خصيصًا على وجه الحافة، مما يؤدي إلى إنشاء ختم من المعدن إلى المعدن عند ربط الحواف معًا. تعتمد عملية الختم على تشوه مادة الحشية داخل الأخدود، مما يخلق وصلة محكمة مانعة للتسرب. تحدد مادة الحشية قدرتها على تحمل الضغوط المسببة للتآكل والميكانيكية للتطبيق. SS316L، وهو نسخة منخفضة الكربون من الفولاذ المقاوم للصدأ 316 القياسي، مناسب بشكل خاص للبيئات البحرية والبعيدة عن الشاطئ بسبب مقاومته الممتازة لتنقر الكلوريد وتآكل الشقوق. فيشركة نينغبو كاكسيت لمواد الختم المحدودة، يقوم مصنعنا بتصنيع الحشيات الحلقية المشتركة من SS316L وغيرها من السبائك عالية الأداء لأكثر من 15 عامًا، وقد قمنا بتحسين اختيار المواد وعمليات الإنتاج لدينا لتلبية المتطلبات الأكثر تطلبًا للصناعة البحرية.
تعد البيئة البحرية واحدة من أكثر البيئات الطبيعية تآكلًا على وجه الأرض. تحتوي مياه البحر على ما يقرب من 3.5% من الأملاح الذائبة، بشكل أساسي كلوريد الصوديوم، بالإضافة إلى كميات أقل من أملاح المغنيسيوم والكالسيوم والبوتاسيوم. هذه الأملاح تجعل مياه البحر إلكتروليتًا ممتازًا، مما يسرع عمليات التآكل الكهروكيميائي. بالنسبة للمكونات المعدنية، فإن مزيج أيونات الكلوريد والأكسجين المذاب والرطوبة يخلق هجومًا لا هوادة فيه يمكن أن يتسبب في تدهور المواد عالية الجودة بمرور الوقت. وفي التطبيقات الخارجية، تكون التحديات أكبر. فالجو مشبع برذاذ الملح، وتتقلب درجات الحرارة بين الحرارة الاستوائية والبرد القطبي الشمالي، وتكون الضغوط الميكانيكية شديدة. يلخص الجدول أدناه تحديات التآكل الرئيسية في البيئات البحرية والبحرية.
| تحدي التآكل | وصف | التأثير على الحشيات |
| تأليب الكلوريد | هجوم موضعي بواسطة أيونات الكلوريد | الثقوب وتدهور السطح |
| تآكل الشقوق | الهجوم في المناطق الراكدة | تدهور في السطوح الختم |
| التآكل الكلفاني | معادن مختلفة في الاتصال | تسارع التآكل للمعادن الأقل نبلا |
| تكسير التآكل الإجهاد | التآكل تحت إجهاد الشد | التشقق والفشل المفاجئ |
| التآكل التآكل | تدفق السوائل عالي السرعة | الإزالة الميكانيكية للأكسيد الواقي |
عواقب التآكل في الحشيات الحلقية شديدة. يمكن أن تفقد الحشية المتآكلة قوة الختم، مما يؤدي إلى حدوث تسربات. يمكن أن تفشل الحشية المتشققة بشكل كارثي. في منصة النفط أو الغاز البحرية، يمكن أن يؤدي تسرب الحشية إلى إطلاق هيدروكربونات قابلة للاشتعال، مما يخلق خطر نشوب حريق أو انفجار. في خط الأنابيب البحري، يمكن أن يسبب التسرب تلوثًا بيئيًا. في محطة تحلية المياه، يمكن أن يؤدي التسرب إلى الإضرار بجودة المياه. وبالتالي فإن اختيار مادة مقاومة للتآكل مثل SS316L لا يعد مجرد تفضيل للجودة؛ إنها ضرورة أمنية. يتمتع مصنعنا في Kaxite بخبرة واسعة في توريد جوانات الوصلات الحلقية للتطبيقات البحرية والبحرية، ونحن ندرك الأهمية الحاسمة لاختيار المواد في هذه البيئات.
عند اختيار مادة لجوانات الوصل الحلقي في البيئات البحرية والبحرية، يجب على المهندسين الاختيار من بين مجموعة من الخيارات، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، والسبائك الغريبة مثل Inconel وMonel. كل مادة لها مزيجها الخاص من مقاومة التآكل، والقوة الميكانيكية، والتكلفة. غالبًا ما يكون SS316L هو الخيار المفضل لأنه يوفر أفضل توازن بين الأداء والتكلفة للعديد من التطبيقات البحرية. لفهم السبب، من المفيد مقارنة SS316L بالمواد الشائعة الأخرى. يقدم الجدول أدناه مقارنة بين الخصائص الرئيسية لهذه المواد.
| مادة | مقاومة التآكل في مياه البحر | القوة الميكانيكية | يكلف | تطبيق نموذجي |
| الكربون الصلب | ضعيف (يتطلب طلاء) | عالي | قليل | التطبيقات الجافة وغير الحرجة |
| SS304 | معتدل (تأليب في الكلوريدات) | عالي | قليل | للأغراض العامة، بيئات معتدلة |
| SS316L | ممتاز (يقاوم تأليب الكلوريد) | عالي | واسطة | المعالجة البحرية والبحرية والكيميائية |
| دوبلكس اس اس | ممتاز | عالية جدًا | عالي | الضغط العالي، وارتفاع درجة الحرارة البحرية |
| إنكونيل 625 | ممتاز | عالية جدًا | عالية جدًا | البيئات القاسية والغاز الحامض |
| مونيل 400 | ممتاز | عالي | عالي | أنابيب مياه البحر، والمبادلات الحرارية |
الميزة الرئيسية لـ SS316L على SS304 هي محتواه من الموليبدينوم. يحتوي SS316L على 2-3% من الموليبدينوم، مما يحسن بشكل كبير من مقاومته للتآكل والشقوق في البيئات التي تحتوي على الكلوريد. SS304، الذي لا يحتوي على الموليبدينوم، عرضة للتنقر في مياه البحر، خاصة في المناطق الراكدة حيث يمكن أن تتركز الكلوريدات. يوفر الفولاذ المقاوم للصدأ المزدوج قوة أعلى ومقاومة للتآكل، ولكنه أكثر تكلفة وأكثر صعوبة في الماكينة. توفر Inconel وMonel أعلى مستويات مقاومة التآكل، ولكن تكلفتها يمكن أن تكون باهظة بالنسبة للعديد من التطبيقات. يوفر SS316L أفضل مزيج من مقاومة التآكل والقوة الميكانيكية والتكلفة لغالبية تطبيقات الحشيات الحلقية البحرية والبحرية.
يشير الحرف "L" في SS316L إلى "منخفض الكربون". يحتوي المعيار SS316 على الحد الأقصى لمحتوى الكربون بنسبة 0.08%، بينما يحتوي SS316L على الحد الأقصى لمحتوى الكربون بنسبة 0.03%. قد يبدو هذا الاختلاف صغيرًا، لكن له تأثير كبير على أداء المادة في تطبيقات اللحام ودرجات الحرارة المرتفعة. عندما يتم تسخين الفولاذ الأوستنيتي المقاوم للصدأ مثل SS316 إلى درجات حرارة تتراوح بين 425 درجة مئوية و815 درجة مئوية، تتشكل رواسب كربيد الكروم عند حدود الحبوب. تُعرف هذه العملية باسم التحسس. يؤدي تكوين كربيدات الكروم إلى استنزاف المناطق المحيطة بالكروم، مما يقلل من مقاومتها للتآكل. في البيئة البحرية، تكون المناطق الحساسة معرضة بشدة للتآكل الحبيبي. من خلال تقليل محتوى الكربون، يقلل SS316L من تكوين كربيدات الكروم، مما يجعله مقاومًا للحساسية والتآكل بين الحبيبات.
كما يعمل المحتوى المنخفض الكربون لـ SS316L على تحسين قابلية اللحام. عندما يتم لحام SS316، يمكن أن تصبح المنطقة المتأثرة بالحرارة حساسة إذا كان محتوى الكربون مرتفعًا جدًا. يمكن لحام SS316L بدون معالجة حرارية بعد اللحام في معظم التطبيقات، لأن المحتوى المنخفض من الكربون يمنع التحسس. وهذا مهم بشكل خاص بالنسبة للحشيات الحلقية المشتركة، والتي يمكن تصنيعها عن طريق اللحام أو التصنيع. يلخص الجدول أدناه الخصائص الكيميائية والميكانيكية الرئيسية لـ SS316L.
| ملكية | مواصفة |
| الكربون (C) كحد أقصى | 0.03% |
| الكروم (الكروم) | 16 - 18% |
| النيكل (ني) | 10 - 14% |
| الموليبدينوم (مو) | 2 - 3% |
| المنغنيز (Mn) كحد أقصى | 2.0% |
| السيليكون (سي) كحد أقصى | 0.75% |
| الفوسفور (P) كحد أقصى | 0.045% |
| الكبريت (S) كحد أقصى | 0.030% |
| قوة الشد | 485 - 690 ميجا باسكال |
| قوة الخضوع (إزاحة 0.2%) | 170 - 310 ميجا باسكال |
| استطالة | 40% دقيقة |
| الصلابة (روكويل ب) | 95 كحد أقصى |
في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، يستخدم مصنعنا مواد SS316L المعتمدة فقط من الموردين ذوي السمعة الطيبة. نحن نتحقق من التركيب الكيميائي والخواص الميكانيكية لكل دفعة من المواد التي نتلقاها. نقوم أيضًا بإجراء اختبار التآكل بين الحبيبات على الحشيات النهائية لدينا للتأكد من أنها تلبي متطلبات ASTM A262 Practice E. تضمن مراقبة الجودة الصارمة هذه أن توفر الحشيات الحلقية الخاصة بنا أداءً موثوقًا في البيئات البحرية والبحرية الأكثر تطلبًا.
لا يعتمد أداء حشية المفصل الدائري على المادة فحسب، بل يعتمد أيضًا على هندستها. تم تصميم الحشية لتتناسب مع الأخدود الموجود على وجه الحافة. عندما يتم ربط الحواف معًا، يتم ضغط الحشية، وتشوه مادتها لملء الأخدود وإنشاء الختم. يحدد شكل الحشية والأخدود آلية الختم. هناك العديد من التشكيلات الجانبية القياسية للحشية الحلقية، ولكل منها خصائصها الخاصة. الأكثر شيوعًا هي أنواع R وRX وBX. النوع R عبارة عن حلقة بيضاوية أو مثمنة تستخدم في التطبيقات القياسية. النوع RX عبارة عن حلقة بيضاوية معدلة تُستخدم في تطبيقات الضغط العالي. النوع BX عبارة عن حلقة سداسية تستخدم في تطبيقات الضغط العالي ودرجة الحرارة العالية. يلخص الجدول أدناه الخصائص الرئيسية لهذه الملفات الشخصية.
| حساب تعريفي | شكل | تصنيف الضغط | تطبيق نموذجي |
| R | بيضاوية أو مثمنة | ما يصل إلى 10000 رطل لكل بوصة مربعة | للأغراض العامة، رؤوس الآبار |
| آر إكس | تعديل البيضاوي | ما يصل إلى 15000 رطل لكل بوصة مربعة | ارتفاع الضغط، خدمة الحامض |

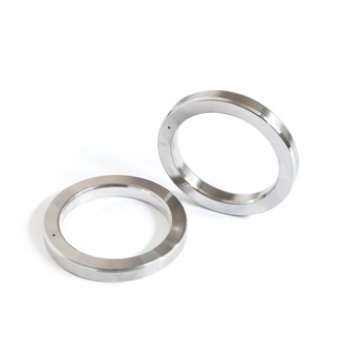

| بي اكس | سداسية | ما يصل إلى 20000 رطل لكل بوصة مربعة | ارتفاع الضغط، وارتفاع درجة الحرارة |
يعتمد اختيار الملف الشخصي على الضغط ودرجة الحرارة وطبيعة السائل الذي يتم إغلاقه. النوع R هو الأكثر شيوعًا وهو مناسب لمجموعة واسعة من التطبيقات. يتم استخدام النوع RX في تطبيقات الضغط العالي وله هندسة مختلفة قليلاً تعمل على تحسين أداء الختم. يتم استخدام نوع BX في التطبيقات الأكثر تطلبًا وهو مصمم لتوفير ختم موثوق عند ضغوط تصل إلى 20000 رطل لكل بوصة مربعة. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، يقوم مصنعنا بتصنيع جوانات الوصلات الحلقية في كل هذه التشكيلات، في مجموعة من الأحجام لتناسب مواصفات الحافة القياسية.
يوفر الجدول التالي مواصفات الأداء الرئيسية لحشيات الوصل الحلقي SS316L الخاصة بنا. تعتمد هذه المواصفات على الاختبارات القياسية ويتم توفيرها كمرجع للمهندسين ومتخصصي المشتريات.
| المعلمة | مواصفة | معيار الاختبار |
| مادة | SS316L (UNS S31603) | أستم A182، أستم A479 |
| صلابة | ≥ 160 وزن للوزن | أستم E10 |
| قوة الشد | ≥ 485 ميجا باسكال | أستم E8 |
| قوة العائد | ≥ 170 ميجا باسكال | أستم E8 |
| استطالة | ≥ 40% | أستم E8 |
| التآكل الحبيبي | يمر | ASTM A262 الممارسة ه |
| أقصى درجة حرارة التشغيل | 800 درجة مئوية (مستمر) | — |
| أقصى ضغط التشغيل | 20000 رطل لكل بوصة مربعة (يعتمد على الملف الشخصي) | — |
| الانتهاء من السطح | را 1.6 ميكرومتر كحد أقصى | — |
| الأحجام القياسية | ملفات تعريف R وRX وBX لكل API 6A | API 6A |
في مصنعنا، نقوم بتصنيع جوانات الوصلات الحلقية لتلبية هذه المواصفات وأكثر. يمكننا أيضًا إنتاج جوانات مخصصة لتطبيقات خاصة. تتضمن عملية مراقبة الجودة لدينا فحص الأبعاد وشهادة المواد واختبار الأداء. نحن نقدم شهادة مطابقة مع كل طلب، وتوثيق تركيبة المواد، والخواص الميكانيكية، ونتائج الاختبار. يعد هذا المستوى من التوثيق ضروريًا للتطبيقات الخارجية، حيث تعد إمكانية التتبع وضمان الجودة أمرًا بالغ الأهمية.
السؤال 1: ما هو الفرق بين الحشيات الحلقية SS316 وSS316L؟
الجواب: الفرق الأساسي هو محتوى الكربون. يحتوي SS316 على الحد الأقصى لمحتوى الكربون بنسبة 0.08%، بينما يحتوي SS316L على الحد الأقصى لمحتوى الكربون بنسبة 0.03%. المحتوى المنخفض من الكربون في SS316L يجعله مقاومًا للحساسية والتآكل بين الحبيبات، وهو أمر مهم في التطبيقات الملحومة ودرجات الحرارة العالية. بالنسبة للبيئات البحرية والبعيدة عن الشاطئ، يُفضل SS316L بشكل عام بسبب مقاومته الفائقة للتآكل.
السؤال 2: هل يمكن استخدام جوانات الحلقة المشتركة SS316L في خدمة الغاز الحامض؟
الإجابة: لا يُنصح باستخدام SS316L في خدمة الغاز الحامض (البيئات التي تحتوي على كبريتيد الهيدروجين) لأنه عرضة للتشقق الناتج عن إجهاد الكبريتيد. بالنسبة لتطبيقات الغاز الحامض، عادة ما تكون هناك حاجة إلى مادة أكثر صلابة مثل Inconel 625 أو الفولاذ المقاوم للصدأ المزدوج. يجب أن يعتمد اختيار مادة الحشية على التركيبة والظروف المحددة لسائل العملية. يمكن لفريقنا الفني تقديم المشورة بشأن أفضل المواد لتطبيقك.
السؤال 3: ما هي درجة الحرارة القصوى التي يمكن أن تتحملها حشوات الحلقة SS316L؟
الإجابة: يمكن أن تتحمل جوانات المفصل الدائري SS316L درجات حرارة التشغيل المستمرة حتى 800 درجة مئوية. ومع ذلك، عند درجات حرارة أعلى من 425 درجة مئوية، قد تكون المادة عرضة للحساسية إذا لم يتم تثبيتها بشكل صحيح. بالنسبة لتطبيقات درجات الحرارة المرتفعة، من المهم التحقق من أن المادة قد تم معالجتها حرارياً بشكل صحيح واختبارها لمقاومة التآكل بين الحبيبات. يوفر مصنعنا شهادة اختبار التآكل الحبيبي لجميع الحشيات ذات درجة الحرارة العالية.
السؤال 4: كيف يمكنني تحديد ملف تعريف Ring Joint Gasket المناسب لطلبي؟
الإجابة: يعتمد اختيار الملف الشخصي على الضغط ودرجة الحرارة وطبيعة السائل. النوع R مناسب لتطبيقات الأغراض العامة حتى 10000 رطل لكل بوصة مربعة. يتم استخدام نوع RX لضغوط أعلى تصل إلى 15000 رطل لكل بوصة مربعة. يتم استخدام نوع BX للتطبيقات الأكثر تطلبًا حتى 20000 رطل لكل بوصة مربعة. سوف تحدد مواصفات الشفة أيضًا ملف التعريف المطلوب. يمكن لفريقنا الفني مساعدتك في اختيار ملف التعريف الصحيح لتطبيقك المحدد.
السؤال 5: ما هي الوثائق المقدمة مع الحشيات الحلقية SS316L؟
الجواب: نحن نقدم شهادة المطابقة مع كل طلب، وتوثيق تكوين المواد، والخواص الميكانيكية، ونتائج الاختبار. يتضمن ذلك التحليل الكيميائي، ونتائج اختبار الشد، ونتائج اختبار الصلابة، ونتائج اختبار التآكل الحبيبي. كما نقدم أيضًا تقارير فحص الأبعاد وشهادة تتبع المواد. تعد هذه الوثائق ضرورية لضمان الجودة والامتثال التنظيمي في التطبيقات البحرية والبحرية.
تعتبر حشوات الوصل الحلقي SS316L الخيار الأمثل للتطبيقات البحرية والبحرية لأنها توفر مزيجًا فريدًا من مقاومة التآكل والقوة الميكانيكية والثبات الحراري. يوفر محتوى الموليبدينوم في SS316L مقاومة ممتازة لتنقر الكلوريد وتآكل الشقوق، بينما يمنع المحتوى المنخفض من الكربون التحسس والتآكل بين الحبيبات. يمكن تشكيل المادة في مجموعة متنوعة من التشكيلات لتلبية متطلبات الضغط ودرجة الحرارة للتطبيق. ويمكن اعتمادها لتلبية معايير الجودة الأكثر صرامة. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، يتمتع مصنعنا بالخبرة والمعدات اللازمة لتصنيع جوانات الوصل الحلقي SS316L التي تلبي المتطلبات الأكثر تطلبًا للصناعة البحرية.
سواء كنت تصمم منصة بحرية جديدة أو تحافظ على منصة حالية، فإننا ندعوك للاتصال بفريقنا الفني لمناقشة متطلبات الحشية الخاصة بك. يمكننا تقديم مواصفات المنتج التفصيلية وشهادات المواد ودعم التطبيقات. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا لحلول الختم في جميع أنحاء العالم.
اتصل بـ Ningbo Kaxite Sealing Materials Co., Ltd. اليوملمناقشة متطلبات Ring Joint Gasket الخاصة بك واكتشاف كيف يمكن لحشيات SS316L الخاصة بنا مواجهة تحديات تطبيقاتك البحرية والبحرية.
