في خط أنابيب الغاز عالي الضغط أو وحدة التكسير الهيدروجيني للمصفاة، يجب أن تحتوي الوصلات ذات الحواف على سوائل عند ضغوط تتجاوز 400 بار ودرجات حرارة تتراوح من البيئة المحيطة إلى أكثر من 500 درجة مئوية. الحشية التي تؤدي وظيفة الختم هذه ليست ورقة ناعمة قابلة للضغط. إنها حلقة معدنية صلبة - حشية حلقية مشتركة - يتم إغلاقها من خلال آلية تختلف جوهريًا عن آلية الحشية التقليدية. لا تعتمد حشية المفصل الدائري على مرونة مادة المطاط أو الجرافيت. إنه يعتمد على التطبيق الدقيق للتحميل المسبق للمسمار لفرض اتصال من المعدن إلى المعدن بين الحشية وأخدود الحافة. التحميل المسبق للمسمار هو القوة التي تعمل على تنشيط أداء ختم الحشية. بدون التحميل المسبق الكافي، لن يتم إغلاق حشية الوصلة الحلقية. مع التحميل المسبق المفرط، قد تتلف الحافة أو الحشية. التحميل المسبق للمسمار هو المتغير الحاسم الذي يحدد نجاح أو فشل المفصل.
إن السؤال عن كيفية تنشيط التحميل المسبق للمسمار لأداء ختم Ring Joint Gasket هو سؤال يتعلق بالميكانيكا وعلوم المواد. يؤدي التحميل المسبق للمسمار إلى ضغط الجلوس على الحشية، مما يجعلها متوافقة مع أخدود الحافة. يجب أن تتمتع مادة الحشية بالصلابة الصحيحة حتى تتشوه قليلاً وتملأ المخالفات المجهرية في سطح الأخدود. يجب أن تكون الحافة قوية بما يكفي لتحمل التحميل المسبق دون الاستسلام. ويجب تشديد البراغي بنمط متحكم فيه لضمان توزيع الحمل بشكل موحد حول الحلقة. ستدرس هذه المقالة آليات التحميل المسبق للمسمار، وتصميم الحشية الحلقية، ودور صلابة الحشية، والاعتبارات العملية لتحقيق ختم موثوق. وسوف نقدم أيضا مواصفات مفصلة لديناجوانات الحلقة المشتركةمن مصنعنا في شركة نينغبو كاكسيت لمواد الختم المحدودة

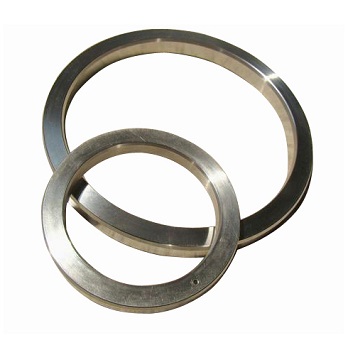

حشية المفصل الدائري عبارة عن عنصر مانع للتسرب معدني يستخدم في الوصلات ذات الحواف ذات الضغط العالي ودرجة الحرارة العالية. عادة ما تكون مصنوعة من حلقة معدنية صلبة ذات مقطع عرضي بيضاوي أو مثمن. تم تصميم الحشية لتتناسب مع الأخدود المصنوع بدقة على وجه الحافة. عندما يتم ربط الحواف معًا، يتم ضغط الحشية بين الأخاديد، مما يؤدي إلى إنشاء ختم من المعدن إلى المعدن. تختلف آلية الختم الخاصة بحشية المفصل الدائري عن تلك الموجودة في الحشية الناعمة. يتم إغلاق الحشية الناعمة عن طريق التوافق مع سطح الحافة وملء المخالفات المجهرية. يتم إغلاق حشية المفصل الدائري عن طريق تشويه المعدن قليلاً وإنشاء اتصال خطي مع الأخدود. إن إجهاد التلامس عند خط التلامس مرتفع للغاية، مما يخلق ختمًا حتى عند الضغوط العالية جدًا. يلخص الجدول أدناه الخصائص الرئيسية للحشية الحلقية المشتركة.
| ميزة | وصف |
| مادة | حديد ناعم، فولاذ كربوني، فولاذ مقاوم للصدأ، مونيل، إنكونيل |
| المقطع العرضي | بيضاوية أو مثمنة |
| آلية الختم | اتصال خط من المعدن إلى المعدن |
| تصنيف الضغط | ما يصل إلى 10000 رطل لكل بوصة مربعة (690 بار) وأعلى |
| تصنيف درجة الحرارة | -200 درجة مئوية إلى +850 درجة مئوية (حسب المادة) |
| المعايير | أبي 6A، أسم B16.20 |
في Kaxite، يقوم مصنعنا بتصنيع جوانات الوصلات الحلقية بمجموعة من المواد والأحجام لتلبية متطلبات التطبيقات الأكثر تطلبًا. نحن نستخدم الآلات الدقيقة للتأكد من أن أبعاد الحشية دقيقة وأن تشطيب السطح صحيح. حشياتنا معتمدة وفقًا لمعايير API 6A وASME B16.20، مما يضمن أنها تلبي أعلى مستويات الجودة والموثوقية.
التحميل المسبق للمسمار هو التوتر الذي ينشأ في البراغي عند ربطها. إنها القوة التي تربط الشفاه معًا وتضغط الحشية. بدون التحميل المسبق للمسمار، لن يتم تثبيت الشفاه معًا، ولن يتم ضغط الحشية. التحميل المسبق للمسمار هو ما ينشط أداء الختم الخاص بحشية الوصلة الحلقية. عندما يتم ربط البراغي، تنتقل قوة التحميل المسبق عبر الشفاه إلى الحشية. يتم ضغط الحشية على الأخدود، مما يخلق اتصالاً عالي الضغط يغلق المفصل. تحدد كمية التحميل المسبق ضغط الجلوس على الحشية، والذي بدوره يحدد جودة الختم. إذا كان التحميل المسبق منخفضًا جدًا، فلن يكون ضغط الجلوس كافيًا، وسوف يتسرب المفصل. إذا كان التحميل المسبق مرتفعًا جدًا، فقد تستسلم الحافة أو الحشية، مما يتسبب أيضًا في حدوث تسرب. يجب أن يتم حساب التحميل المسبق للمسمار والتحكم فيه بعناية لضمان الختم الموثوق به. يوضح الجدول أدناه العلاقة بين التحميل المسبق للمسمار وضغط وضع الحشية.
| التحميل المسبق للبولت (كيلو نيوتن) | إجهاد جلوس الحشية (MPa) | أداء الختم |
| 50 | 100 | غير كافٍ؛ من المحتمل أن يتسرب |
| 100 | 200 | هامشي؛ قد يتسرب تحت الضغط |
| 150 | 300 | جيد؛ ختم موثوق |
| 200 | 400 | ممتاز؛ الختم الأمثل |
| 250 | 500 | مُبَالَغ فيه؛ خطر العائد شفة |
في مصنعنا، نقدم لعملائنا توصيات مفصلة بشأن ربط الحشيات الحلقية الخاصة بنا. نحن نحدد التحميل المسبق المطلوب للمسمار، ونمط الربط، ومتطلبات التشحيم. يمكن لفريقنا الهندسي المساعدة في حساب التحميل المسبق الصحيح لمجموعة الفلنجة والحشية الخاصة بك. كما نقدم الدعم الفني في الموقع إذا لزم الأمر.
تعد صلابة حشية المفصل الدائري عاملاً حاسماً في أداء الختم. يجب أن تكون الحشية ناعمة بما يكفي لتشوهها قليلاً تحت التحميل المسبق للمسمار، بحيث تتوافق مع أخدود الشفة وتخلق ختمًا. ومع ذلك، يجب أيضًا أن يكون صلبًا بدرجة كافية لمقاومة البثق والحفاظ على شكله تحت ضغط عالٍ. يتم تحديد صلابة الحشية من خلال المادة التي صنعت منها. الحديد الناعم هو المادة الأكثر ليونة والأكثر استخدامًا. إنها مناسبة لتطبيقات الضغط المنخفض ودرجات الحرارة المنخفضة. الفولاذ الكربوني أصعب ويستخدم للضغوط العالية. الفولاذ المقاوم للصدأ أكثر صلابة ويوفر مقاومة للتآكل. يتم استخدام Monel وInconel في التطبيقات الأكثر تطلبًا، والتي تتطلب قوة عالية ومقاومة للتآكل. يلخص الجدول أدناه الصلابة والتطبيقات النموذجية لمواد الحشية الحلقية الشائعة.
| مادة | صلابة (هب) | أقصى ضغط (بار) | تطبيق نموذجي |
| الحديد الناعم | 90 - 120 | 100 | الماء ذو الضغط المنخفض والبخار |
| الكربون الصلب | 120 - 150 | 250 | النفط والغاز، الصناعة العامة |
| الفولاذ المقاوم للصدأ 304 | 150 - 180 | 400 | الكيميائية والبتروكيماوية |
| الفولاذ المقاوم للصدأ 316 | 150 - 180 | 400 | البيئات المسببة للتآكل |
| مونيل | 150 - 200 | 500 | مياه البحر، وارتفاع درجة الحرارة |
| إنكونيل | 180 - 250 | 690 | ارتفاع درجة الحرارة، وارتفاع الضغط |
فيشركة نينغبو كاكسيت لمواد الختم المحدودةنقوم بتصنيع جوانات الوصلات الحلقية بجميع هذه المواد. كما نقدم أيضًا مجموعة من مستويات الصلابة داخل كل مادة لتناسب التطبيقات المختلفة. يمكن لفريقنا الهندسي مساعدتك في اختيار المواد والصلابة المناسبة لمتطلباتك الخاصة.
أخدود الحافة هو المنطقة الغائرة على وجه الحافة التي يتم وضع حشية المفصل الدائري فيها. تعتبر الأبعاد والتشطيب السطحي للأخدود أمرًا بالغ الأهمية لأداء الختم للحشية. يجب تشكيل الأخدود وفقًا لتفاوتات دقيقة لضمان تثبيت الحشية بشكل صحيح وأن إجهاد التلامس موحد. زاوية الأخدود، عمق الأخدود، وعرض الأخدود كلها تؤثر على أداء الختم. يجب أن تكون النهاية السطحية للأخدود ناعمة بدرجة كافية للسماح للحشية بالتشوه وملء المخالفات المجهرية، ولكن ليست ناعمة جدًا بحيث لا تستطيع الحشية الإمساك بالسطح. يلخص الجدول أدناه معلمات الأخدود الرئيسية للجوانات الحلقية القياسية.
| المعلمة | مواصفة | أهمية |
| زاوية الأخدود | 23° ± 1° (بيضاوي)؛ 23° ± 1° (مثمنة) | يضمن الجلوس والاتصال المناسبين |
| عمق الأخدود | لكل API 6A / ASME B16.20 | يضمن التقاط الحشية بالكامل |
| عرض الأخدود | لكل API 6A / ASME B16.20 | يضمن ملاءمة الحشية دون إزالة مفرطة |
| الانتهاء من السطح (رع) | 1.6 - 3.2 ميكرومتر | يسمح للحشية بالإمساك والختم |
| التسطيح | 0.05 ملم لكل 100 ملم | يضمن ضغط اتصال موحد |
في مصنعنا، يمكننا تقديم الدعم الفني لتصميم وتصنيع أخدود الفلنجة. نحن نقدم أيضًا خدمة فحص الأخدود للتحقق من أن الأخدود يلبي متطلبات المعيار المطبق. يعد هذا أمرًا مهمًا لأن الأخدود المتآكل أو التالف يمكن أن يمنع حتى الحشية الجديدة من الغلق بشكل صحيح.
يعد حساب التحميل المسبق للمسمار خطوة حاسمة في تصميم وتجميع وصلة Ring Joint Gasket. يجب أن يكون التحميل المسبق كافيًا لخلق ضغط الجلوس المطلوب على الحشية، ولكن ليس مرتفعًا جدًا بحيث يؤدي إلى إنتاج الحافة أو البراغي. يأخذ الحساب في الاعتبار ضغط وضع الحشية، وأبعاد الشفة، وحجم الترباس والمواد، وضغط التشغيل ودرجة الحرارة. عادةً ما يتم حساب التحميل المسبق باستخدام كود ASME للغلاية وأوعية الضغط أو المعيار المماثل. بمجرد حساب التحميل المسبق، يجب تطبيقه على البراغي بطريقة يمكن التحكم فيها. يتم ذلك عادةً باستخدام مفتاح عزم الدوران أو الموتر الهيدروليكي. يجب اتباع نمط الشد لضمان توزيع الحمل بشكل موحد. يلخص الجدول أدناه الخطوات الأساسية لتطبيق التحميل المسبق للمسمار.
| خطوة | فعل | غاية |
| 1 | تنظيف وفحص الشفة والأخدود | تأكد من عدم وجود أي حطام أو ضرر |
| 2 | قم بتشحيم البراغي ووجوه الجوز | تقليل الاحتكاك وضمان التحميل المسبق المتسق |
| 3 | أحكم ربط البراغي على شكل نجمة إلى 30% من عزم الدوران المستهدف | ضع الحشية وقم بمحاذاة الشفاه |
| 4 | أحكم ربط البراغي على شكل نجمة إلى 60% من عزم الدوران المستهدف | قم بضغط الحشية تدريجيًا |
| 5 | أحكم ربط البراغي على شكل نجمة إلى 100% من عزم الدوران المستهدف | تحقيق التحميل المسبق النهائي |
| 6 | تحقق من عزم الدوران بعد 24 ساعة | التعويض عن الزحف والاسترخاء |
في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، نحن نقدم لعملائنا إجراءات ربط مفصلة لحشيات الوصلات الحلقية الخاصة بنا. كما نقدم أيضًا التدريب والدعم في الموقع لضمان تطبيق التحميل المسبق بشكل صحيح. هدفنا هو مساعدة عملائنا على تحقيق ختم موثوق به في كل مرة.
تشمل المواصفات الرئيسية لحشية المفصل الدائري حجم الحشية وفئة الضغط والمادة ونوع المقطع العرضي والصلابة. يقدم الجدول أدناه ملخصًا للمواصفات النموذجية لحشيات الوصلات الحلقية الخاصة بنا.
| مواصفة | يتراوح | ملحوظات |
| مقاس | 1/2 "إلى 36" | لكل API 6A / ASME B16.20 |
| فئة الضغط | فئة 150 إلى فئة 2500 | أيضا الضغوط API 6A |
| مادة | حديد ناعم، فولاذ كربوني، SS304، SS316، مونيل، إنكونيل | تم اختياره على أساس التطبيق |
| نوع المقطع العرضي | بيضاوية (R)، مثمنة (RX)، عالية الأداء (BX) | يتم اختياره على أساس الضغط والأخدود |
| صلابة | لكل معيار المواد | مختارة على أساس مادة شفة |
| الانتهاء من السطح | را 1.6 - 3.2 ميكرومتر | يضمن الجلوس المناسب |
| المعايير | API 6A، ASME B16.20، DIN 2693 | الامتثال للمعايير الدولية |
في مصنعنا، نقوم بتصنيع جوانات الوصلات الحلقية لتلبية هذه المواصفات وأكثر. يمكننا تخصيص الحشية لتناسب متطلبات المشروع المحددة، بما في ذلك المواد الخاصة والأحجام الخاصة والمقاطع العرضية الخاصة. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم بيانات فنية مفصلة لمشروعك.
السؤال 1: ما هو التحميل المسبق الموصى به للمسمار لحشية الوصلة الحلقية؟
الإجابة: يعتمد التحميل المسبق الموصى به للمسمار على حجم الحشية وفئة الضغط ومواد الحشية ومواد الحافة. يتم حسابه عادةً باستخدام كود ASME للغلايات وأوعية الضغط أو المعيار المماثل. يجب أن يكون التحميل المسبق كافيًا لخلق ضغط الجلوس المطلوب على الحشية دون التسبب في الفلنجة أو البراغي. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، نقدم توصيات مفصلة حول كل حشيات وصلات الحلقة الخاصة بنا.
السؤال 2: هل يمكن إعادة استخدام الحشية الحلقية المشتركة؟
الإجابة: بشكل عام، لا ينبغي إعادة استخدام الحشية الحلقية. عندما يتم ضغط الحشية، فإنها تتشوه من الناحية البلاستيكية لتتوافق مع الأخدود. هذا التشوه دائم، ولن تعود الحشية إلى شكلها الأصلي. يمكن أن تؤدي إعادة استخدام حشية المفصل الدائري إلى حدوث تسرب لأن الحشية لن تغلق بشكل صحيح في المرة الثانية. معيار الصناعة هو استبدال الحشية في كل مرة يتم فيها فتح المفصل. يوصي مصنعنا باستخدام حشية جديدة لكل مجموعة.
السؤال 3: ما هو الفرق بين الحشية الدائرية البيضاوية والمثمنة؟
الإجابة: تحتوي الحشية البيضاوية (النوع R) على مقطع عرضي مستدير وتستخدم في التطبيقات القياسية. تحتوي الحشية المثمنة (نوع RX) على مقطع عرضي مسطح الجوانب يوفر ختمًا أكثر كفاءة عند الضغوط الأعلى. تتطلب الحشية المثمنة تصميمًا مختلفًا للأخدود عن الحشية البيضاوية. يعتمد الاختيار بين الاثنين على فئة الضغط وأخدود الحافة. يمكن لفريقنا الهندسي مساعدتك في اختيار النوع المناسب لتطبيقك.
السؤال 4: كيف أعرف ما إذا كانت الحشية الحلقية الخاصة بي تتسرب؟
الإجابة: تشمل علامات تسرب حشية المفصل الدائري خروج سائل أو غاز مرئي من المفصل، وانخفاض ضغط النظام، ووجود صوت هسهسة. إذا كنت تشك في حدوث تسرب، فيجب تخفيف ضغط المفصل وفحصه على الفور. يجب استبدال الحشية وفحص أخدود الحافة بحثًا عن أي ضرر. يمكن أن تكون التسريبات خطيرة، خاصة في الخدمة ذات الضغط العالي أو السامة، لذا لا ينبغي تجاهلها أبدًا.
السؤال 5: ما هو نمط الشد الصحيح لشفة الحشية الحلقية؟
الإجابة: نمط الربط الصحيح هو النمط النجمي، حيث يتم ربط المسامير بتسلسل متقاطع. يجب ربط البراغي على مراحل متعددة، عادةً بنسبة 30% و60% و100% من عزم الدوران المستهدف. وهذا يضمن ضغط الحشية بالتساوي وبقاء الحواف متوازية. بعد التشديد الأولي، يجب فحص عزم الدوران بعد 24 ساعة لتعويض الزحف والارتخاء. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، نقدم إجراءات تشديد تفصيلية لحشيات الوصلات الحلقية الخاصة بنا.
التحميل المسبق للمسمار هو القوة التي تعمل على تنشيط أداء الختم لحشية الحلقة المشتركة. بدون التحميل المسبق الكافي، لا يمكن للحشية أن تتشوه وتخلق اتصال عالي الضغط ضروري لإغلاق المفاصل ذات الضغط العالي ودرجة الحرارة العالية. يجب أن يتم حساب التحميل المسبق للمسمار وتطبيقه والتحكم فيه بعناية لضمان ختم موثوق. تلعب مادة الحشية، وأخدود الحافة، وإجراءات التثبيت دورًا في أداء الختم. في Ningbo Kaxite Sealing Materials Co., Ltd.، يتمتع مصنعنا بالخبرة والتجربة لتصنيع حشوات الوصل الحلقي التي تلبي المتطلبات الأكثر تطلبًا. نحن نستخدم مواد عالية الجودة، وتصنيع آلي دقيق، واختبار صارم لضمان أن كل حشية ننتجها تقدم أداءً موثوقًا. كما نقدم أيضًا دعمًا فنيًا شاملاً لمساعدة عملائنا على تحقيق ختم ناجح.
سواء كنت تقوم بتصميم نظام جديد للضغط العالي أو صيانة نظام موجود، فإننا ندعوك للاتصال بفريقنا الفني لمناقشة متطلباتك. يمكننا تقديم مواصفات المنتج وتوصيات التثبيت والدعم في الموقع. إن التزامنا بالجودة ورضا العملاء جعلنا شريكًا موثوقًا به لختم التطبيقات في جميع أنحاء العالم.
اتصل بـ Ningbo Kaxite Sealing Materials Co., Ltd. اليوملمناقشة متطلبات Ring Joint Gasket الخاصة بك واكتشاف كيف يمكن لمنتجاتنا ضمان ختم موثوق به في تطبيقاتك الأكثر تطلبًا.
