في التطبيقات الصناعية ذات درجات الحرارة العالية - مثل مصافي البتروكيماويات ومحطات توليد الطاقة والمبادلات الحرارية - غالبًا ما تفشل الحشيات القياسية بسبب التدهور الحراري أو ارتخاء الزحف أو فقدان المرونة. ومع ذلك، تم تصميم الحشيات المعدنية المسننة خصيصًا للتفوق في هذه البيئات الصعبة. ولكن ما الذي يجعلها مناسبة لدرجات الحرارة المرتفعة؟ تكمن الإجابة في تصميمها الفريد واختيار المواد. تتكون الحشية المعدنية المسننة من قلب معدني (عادةً من الفولاذ المقاوم للصدأ أو سبيكة عالية النيكل) مع تسننات متحدة المركز (أخاديد) على كلا الوجهين، وغالبًا ما يتم تطبيق مادة ناعمة مثل الجرافيت أو PTFE على المسننات. يوفر القلب المعدني قوة ميكانيكية واستقرارًا حراريًا، بينما تركز المسننات قوة الختم في نطاق ضيق، مما يخلق أحمال وحدة عالية تستوعب حركة الشفة والتدوير الحراري. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، يقوم مصنعنا بتصنيع الحشيات المسننة لأكثر من 20 عامًا، وقد قمنا بالتحقق من أدائها في درجات حرارة تتراوح من -200 درجة مئوية إلى 850 درجة مئوية، اعتمادًا على المواد المستخدمة.
تعتمد ملاءمة الحشيات المسننة المعدنية لدرجات الحرارة المرتفعة على أربعة عوامل رئيسية: استخدام السبائك المعدنية المقاومة للحرارة العالية (مثل الفولاذ المقاوم للصدأ 316L، أو Inconel 625، أو Hastelloy C276)، وتطبيق مادة مواجهة مستقرة حراريًا (الجرافيت الموسع أو الميكا)، والضغط المتحكم فيه واستعادة التصميم المسنن، والحد الأدنى من عدم تطابق التمدد الحراري بين الحشية ومواد الحافة. على عكس الحشيات الناعمة (مثل المطاط أو PTFE) التي تلين أو تزحف أو تتأكسد عند درجات حرارة مرتفعة، يحافظ القلب المعدني للحشية المسننة على شكله وقوة الختم. تشكل المسننات، عند ضغطها، سلسلة من خطوط الختم الضيقة التي تمنع مسارات التسرب بشكل فعال، حتى في ظل التدوير الحراري الشديد. في هذه المقالة الشاملة، سنقوم بتحليل علم المواد، وهندسة التصميم، وخصائص الأداء التي تصنع المعدنجوانات مسننةالخيار المفضل لختم درجة الحرارة العالية. سنقدم أيضًا المواصفات الفنية التفصيلية وإرشادات التطبيق وبيانات الأداء الواقعية من خلال الخبرة الواسعة لمصنعنا.
أساس أي حشية مسننة ذات درجة حرارة عالية هو قلبها المعدني. على عكس المواد العضوية أو المرنة، التي تتحلل أو تتأكسد عند درجات حرارة منخفضة نسبيًا (عادة أقل من 200-250 درجة مئوية)، تحتفظ السبائك المعدنية عالية الأداء بخصائصها الميكانيكية ومقاومتها للتآكل عند درجات حرارة تصل إلى 850 درجة مئوية أو حتى أعلى. فيشركة نينغبو كاكسيت لمواد الختم المحدودة، نحن نقدم مجموعة من المواد الأساسية المعدنية، كل منها تم اختياره وفقًا لدرجة الحرارة المحددة وخصائص مقاومة التآكل. بالنسبة لمعظم التطبيقات ذات درجات الحرارة المرتفعة، نوصي بالفولاذ المقاوم للصدأ الأوستنيتي (على سبيل المثال، 304، 316L) لدرجات حرارة تصل إلى 600 درجة مئوية، والسبائك القائمة على النيكل (Inconel 625، Incoloy 825) لدرجات حرارة تصل إلى 850 درجة مئوية أو في البيئات شديدة التآكل. يوفر القلب المعدني السلامة الهيكلية اللازمة للحفاظ على ضغط الحشية تحت تحميل مسمار الشفة، حتى عندما تخضع الشفة والحشية للتمدد الحراري.
الخصائص الرئيسية للمواد الأساسية المعدنية المستخدمة في الحشيات المسننة لدينا:
يعد اختيار المواد الأساسية المعدنية أمرًا بالغ الأهمية لتحقيق عمر الخدمة المطلوب. على سبيل المثال، في تطبيق مصفاة بدرجات حرارة تشغيل تبلغ 500 درجة مئوية ووسط معالجة تآكل يحتوي على مركبات الكبريت، يمكننا تحديد قلب Inconel 625، الذي يوفر مقاومة استثنائية لكل من الأكسدة والكبريت. في خط بخار محطة توليد الطاقة الذي يعمل عند درجة حرارة 540 درجة مئوية، غالبًا ما يكون قلب الفولاذ المقاوم للصدأ 316L مع واجهة الجرافيت كافيًا. يقوم مصنعنا بإجراء تحليل صارم للمواد لكل تطبيق، مع الأخذ في الاعتبار درجة حرارة التشغيل والضغط والتآكل المتوسط، للتوصية بالقلب المعدني الأمثل. نقوم أيضًا بإجراء اختبارات المعادن، بما في ذلك تحليل الصلابة والشد وحجم الحبوب، على كل دفعة من المواد الأساسية المعدنية لضمان الامتثال لمواصفات ASTM.
لتوضيح الفرق العملي، خذ بعين الاعتبار دراسة حالة من مصنع للبتروكيماويات يستخدم حشية أساسية من الفولاذ الكربوني في خدمة بدرجة حرارة 550 درجة مئوية. فشلت الحشية بعد 6 أشهر بسبب الأكسدة وفقدان السمك. بعد التحول إلى الحشية المسننة المصنوعة من الفولاذ المقاوم للصدأ 316L والمزودة بواجهة من الجرافيت، امتد عمر خدمة الحشية إلى أكثر من 4 سنوات، مع عدم وجود خسارة قابلة للقياس في قابلية الغلق. تُترجم هذه المتانة مباشرةً إلى انخفاض عمليات إيقاف التشغيل للصيانة، وتحسين سلامة المصنع، وانخفاض إجمالي تكاليف التشغيل. يحتفظ مصنعنا في Kaxite بقاعدة بيانات شاملة لبيانات أداء المواد، مما يسمح لنا باختيار النواة المعدنية المثالية لكل تطبيق في درجات الحرارة العالية.

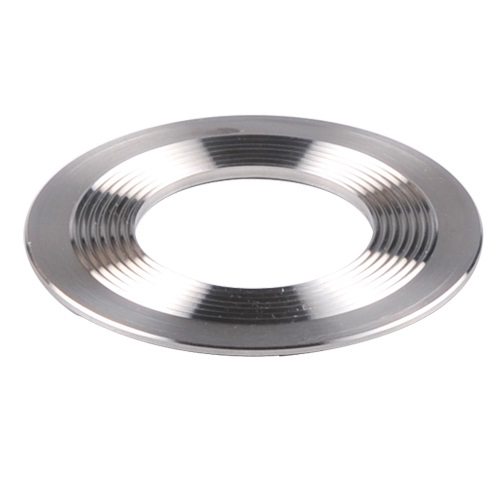

إن التصميم المسنن (أو المحزز) للحشيات المسننة المعدنية ليس مجرد ميزة هيكلية - بل هو عامل تمكين رئيسي لأداء الختم في درجات الحرارة العالية. تخدم المسننات متحدة المركز على وجوه الحشية وظائف متعددة: فهي تركز حمل الترباس في نطاقات محيطية ضيقة، مما يخلق ضغوط إغلاق عالية للوحدة (تصل إلى 500-700 ميجاباسكال) والتي تندمج في سطح الحافة وتوفر ختمًا فعالاً. كما أنها تسمح بالتمدد الشعاعي وتقلص الحشية أثناء التدوير الحراري دون التسبب في استرخاء الضغط المفرط. علاوة على ذلك، تعمل المسننات كحواجز مانعة للتسرب مستقلة متعددة، بحيث إذا تم اختراق أحد المسننات، فإن المسننات المجاورة تظل محتفظة بالختم. يعد هذا التكرار ذا قيمة خاصة في تطبيقات درجات الحرارة المرتفعة حيث يمكن أن يتسبب التدوير الحراري في حركة الشفة وحركة الحشية.
الميزات الرئيسية لتحسين الأداء للتصميم المسنن في الحشيات المسننة لدينا:
يقوم مصنعنا بإجراء اختبارات مكثفة لتحسين هندسة التسنين لتطبيقات مختلفة. لقد قمنا باختبار أعماق التسنن من 0.15 مم إلى 0.3 مم، والمسافة (المسافة بين المسننات) من 1.0 مم إلى 2.0 مم، لتحديد المزيج الأمثل لنطاقات درجة الحرارة والضغط المحددة. تتميز الحشية المسننة القياسية لدينا بعمق مسنن يبلغ 0.25 مم ومسافة 1.5 مم، والتي وجدنا أنها توفر أفضل توازن بين أداء الختم ومقاومة التلف الناتج عن السحق. كما نقدم أيضًا خيار "التسنن الدقيق" بمسافة 1.0 مم للتطبيقات التي تتطلب معدلات تسرب منخفضة للغاية، مثل خدمة التفريغ أو التعامل مع الغازات السامة.
يوضح مثال واقعي من سخان وحدة تكرير النفط الخام، الذي يعمل عند درجة حرارة 480 درجة مئوية وبدورات حرارية يومية، قيمة التصميم المسنن. تعطلت حشوات الجرافيت المسطحة الأصلية خلال 3 أشهر، بسبب الارتخاء الشديد والانفجار. بعد تركيب الحشيات المسننة الخاصة بنا بقلب 316L ومواجهة الجرافيت، امتد عمر الخدمة إلى 3 سنوات. وأشار مهندس المصنع إلى أن الحشيات المسننة حافظت على إحكامها حتى بعد تدوير الحواف من درجة الحرارة المحيطة إلى 480 درجة مئوية أكثر من 100 مرة، مما يؤكد قدرة التصميم على استيعاب الحركة الحرارية. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، نواصل تحسين هندسة التسنن ومواد المواجهة لتلبية المتطلبات المتطورة لتطبيقات الختم ذات درجة الحرارة العالية.
تقوم شركة Ningbo Kaxite Sealing Materials Co., Ltd. بتصنيع مجموعة شاملة من الحشيات المسننة لتطبيقات درجات الحرارة العالية والضغط العالي والتآكل. يشتمل خط منتجاتنا على أحجام قياسية ومخصصة، مع مواد معدنية أساسية مختلفة ومواد مواجهة. يلخص الجدول أدناه المواصفات الفنية الرئيسية لنماذج الحشيات المسننة الأكثر شيوعًا لدينا، والتي تُستخدم على نطاق واسع في صناعات البتروكيماويات والطاقة والتكرير في جميع أنحاء العالم. يمكن لمصنعنا إنتاج جوانات بأقطار من 10 مم إلى 5000 مم، وسمك من 2 مم إلى 6 مم، لتلبية متطلبات المشروع المحددة.
| نموذج | المواد الأساسية | تواجه المواد | نطاق درجة الحرارة (درجة مئوية) | أقصى ضغط (بار) | عمق التسنين (مم) | سمك (مم) | معدل التسرب (مل/دقيقة) |
| كانساس-304-ز | 304 الفولاذ المقاوم للصدأ | الجرافيت الموسع | -200 إلى 550 | 350 | 0.25 | 2.0، 3.0 | <0.05 |
| كانساس-316L-G | 316L الفولاذ المقاوم للصدأ | الجرافيت الموسع | -200 إلى 600 | 400 | 0.25 | 2.0، 3.0 | <0.03 |
| KS-316L-PTFE | 316L الفولاذ المقاوم للصدأ | PTFE (للوسائط المسببة للتآكل) | -200 إلى 260 | 300 | 0.20 | 2.0، 3.0 | <0.02 |
| كانساس-IN625-ز | إنكونيل 625 | الجرافيت الموسع | -200 إلى 850 | 500 | 0.25 | 2.5، 3.5 | <0.02 |
| كانساس-HC276-G | هاستيلوي C276 | الجرافيت الموسع | -200 إلى 850 | 500 | 0.25 | 2.5، 3.5 | <0.02 |
| كانساس-316L-م | 316L الفولاذ المقاوم للصدأ | ميكا (عزل درجة الحرارة العالية) | -200 إلى 650 | 400 | 0.20 | 2.5، 3.5 | <0.04 |
بالإضافة إلى العروض القياسية، يوفر مصنعنا مجموعة من الخيارات المخصصة لمواجهة تحديات محددة تتعلق بدرجات الحرارة المرتفعة. نحن نقدم جوانات مسننة ذات قلب "مرن" (على سبيل المثال، قلب معدني مموج) للتطبيقات التي تتطلب قابلية ضغط أعلى، أو مع مسنن "ملف تعريف الكامة" لأسطح الحواف غير المستوية. يمكننا أيضًا تطبيق طلاء مضاد للالتصاق (مثل PTFE أو النيكل) على الواجهة لمنع التصاق الحشية بالفلنجات، وهو أمر ذو قيمة خاصة بالنسبة للتوصيلات المسدودة التي تحتاج إلى تفكيك دوري.
مراقبة الجودة أمر بالغ الأهمية في عملية التصنيع لدينا. يتم فحص كل حشية مسننة للتأكد من اتساق عمق التسنن باستخدام القياس البصري، وللتسطيح باستخدام لوحة سطح الجرانيت، وللعيوب البصرية تحت الإضاءة عالية الكثافة. نقوم أيضًا بإجراء اختبار تسرب الهيليوم على عينات عشوائية من كل دفعة، مما يحقق معدلات تسرب أقل من 10^-6 مليبار·لتر/ثانية للتطبيقات المهمة. يقدم مصنعنا في Ningbo Kaxite Sealing Materials Co., Ltd. تقرير اختبار شامل مع كل طلب، بما في ذلك شهادات المواد، ونتائج فحص الأبعاد، وبيانات معدل التسرب. تضمن هذه الشفافية والالتزام بالجودة أن توفر الحشيات المسننة لدينا الأداء والموثوقية المطلوبة في البيئات ذات درجات الحرارة العالية.
حتى الحشية المسننة الأفضل تصميمًا يمكن أن تفشل قبل الأوان إذا لم يتم تركيبها وصيانتها بشكل صحيح. تفرض تطبيقات درجات الحرارة المرتفعة تحديات فريدة على تركيب الحشية: يجب مراعاة التمدد الحراري، ويجب التحكم بدقة في عزم دوران المسمار لتجنب الضغط الزائد أو الضغط المنخفض، ويجب أن تكون الحشية والفلنجات خالية من الملوثات التي يمكن أن تسبب الأكسدة أو الهجوم الكيميائي في درجات حرارة مرتفعة. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، قمنا بتطوير دليل التركيب والصيانة الشامل على أساس عقود من الخبرة الميدانية. يمكن أن يؤدي اتباع هذه الإرشادات إلى إطالة عمر خدمة الحشيات المسننة بنسبة 50-100 بالمائة، مما يقلل بشكل كبير من تكاليف صيانة المصنع وعمليات الإغلاق غير المخطط لها.
ممارسات التثبيت والصيانة الرئيسية للحشيات المسننة في الخدمات ذات درجة الحرارة العالية:
توضح دراسة حالة من إحدى محطات توليد الطاقة في أوروبا تأثير التركيب السليم. واجه المصنع أعطالًا متكررة للحشيات المسننة على خط البخار شديد السخونة (550 درجة مئوية، 120 بار). أظهر التحليل أن الأعطال كانت بسبب عزم الترباس غير الموحد والتحضير غير المناسب لسطح الحافة. بعد تنفيذ إرشادات التثبيت الخاصة بنا - بما في ذلك تنظيف السطح، وأدوات عزم الدوران المعايرة، وإجراء إعادة عزم الدوران بعد التسخين - زاد عمر الحشية من متوسط 8 أشهر إلى أكثر من 4 سنوات. أفاد مدير المصنع أن تكلفة برنامج التثبيت كانت أقل من تكلفة إيقاف التشغيل غير المخطط له، مما سلط الضوء على عائد الاستثمار في ممارسات التثبيت المناسبة.
يقدم مصنعنا التدريب في الموقع والإشراف على التثبيت للمشاريع الهامة. كما نقدم أيضًا حاسبة إعادة عزم الدوران التي تأخذ في الاعتبار معاملات التمدد الحراري المحددة لمواد الحافة والحشية، لتحديد الفاصل الزمني الأمثل لإعادة عزم الدوران. بالإضافة إلى ذلك، نوصي بتخزين الحشيات المسننة في بيئة نظيفة وجافة، بعيدًا عن الأجواء المسببة للتآكل، واستخدامها خلال مدة صلاحيتها (عادة عامين للحشيات ذات الوجه الجرافيتي). من خلال اتباع أفضل الممارسات هذه، يمكن لمشغلي المصانع تحقيق أقصى قدر من الأداء وعمر الحشيات المسننة الخاصة بهم في الخدمات ذات درجة الحرارة العالية.
السؤال 1: هل يمكن إعادة استخدام الحشيات المسننة المعدنية بعد تعرضها لدرجات حرارة عالية؟
الإجابة: بشكل عام، لا ننصح بإعادة استخدام الحشيات المسننة بعد انتهاء الخدمة، خاصة في درجات الحرارة المرتفعة. تتعرض المادة المواجهة (الجرافيت أو الميكا) لتشوه بلاستيكي أثناء الضغط الأولي، والذي لا يمكن استعادته بالكامل. قد تؤدي إعادة استخدام الحشية إلى عدم كفاية ضغط الختم وزيادة خطر التسرب. ومع ذلك، في بعض التطبيقات ذات الضغط المنخفض ودرجات الحرارة المنخفضة، قد يسمح الفحص البصري بإعادة الاستخدام إذا لم تظهر مادة المواجهة أي ضرر. بالنسبة للخدمات ذات درجة الحرارة المرتفعة، نوصي دائمًا باستخدام حشية مسننة جديدة لضمان الختم الموثوق. يوفر مصنعنا خدمات إعادة تأهيل لحشيات القلب المعدني حيث يمكن استبدال المواد المواجهة، ولكن يجب فحص القلب بحثًا عن التزييف أو التآكل.
السؤال 2: ما هي درجة حرارة التشغيل القصوى لحشية معدنية مسننة ذات واجهة من الجرافيت؟
الإجابة: تعتمد درجة حرارة التشغيل القصوى المستمرة للحشية المسننة ذات الواجهة الموسعة من الجرافيت على البيئة. في الجو المؤكسد (الهواء)، تبلغ درجة الحرارة القصوى عادة 550 درجة مئوية، حيث سيبدأ الجرافيت في الأكسدة عند درجات حرارة أعلى. في جو خامل أو مختزل، يمكن استخدام الجرافيت حتى 850 درجة مئوية. بالنسبة لدرجات الحرارة التي تزيد عن 550 درجة مئوية في ظروف الأكسدة، نوصي باستخدام واجهة الميكا أو ختم من المعدن إلى المعدن (بدون مواجهة) للحشيات المسننة الخاصة بنا. يوفر مصنعنا مخططات تفصيلية لدرجة الحرارة لكل مادة مواجهة لمساعدتك في تحديد الخيار المناسب لبيئتك المحددة.
السؤال 3: كيف يمكن مقارنة الحشيات المسننة المعدنية بحشيات الجروح الحلزونية لتطبيقات درجات الحرارة العالية؟
الإجابة: تعتبر كل من الحشيات المسننة وحشيات الجروح الحلزونية ممتازة لتطبيقات درجات الحرارة العالية، لكن لها خصائص مختلفة. توفر الحشيات المسننة إحكامًا أكثر إحكامًا عند درجات الحرارة المرتفعة وتكون أقل عرضة لفك اللف تحت الدراجات الحرارية. كما أنها تتمتع بمقاومة أعلى للانفجار ويتم تثبيتها بسهولة أكبر على الشفاه غير المستوية. من ناحية أخرى، تعتبر حشوات الجرح الحلزونية أكثر مرونة ويمكن أن تستوعب اختلالًا أكبر في الشفة. يوصي مصنعنا في Ningbo Kaxite Sealing Materials Co., Ltd. باستخدام الحشيات المسننة للخدمات الحرجة ودرجات الحرارة العالية والضغط العالي حيث تكون الموثوقية أمرًا بالغ الأهمية، وحشيات الجرح الحلزونية للتطبيقات الأقل تطلبًا حيث يكون تلف الحافة مصدر قلق.
السؤال 4: هل يمكن استخدام الحشيات المعدنية المسننة في خدمات التفريغ عند درجات حرارة عالية؟
الإجابة: نعم، الحشيات المسننة مناسبة لخدمات التفريغ في درجات حرارة عالية، بشرط أن تكون مادة المواجهة مستقرة في ظل ظروف التفريغ (على سبيل المثال، الجرافيت أو الميكا). يوفر القلب المعدني السلامة الهيكلية اللازمة لتحمل الضغط الجوي الخارجي، بينما تضمن المسننات إغلاقًا محكمًا للتسرب حتى عند الضغوط الداخلية المنخفضة. بالنسبة لتطبيقات الفراغ، نوصي بطبقة مسننة دقيقة (1.0 مم) وواجهة جرافيت عالية الجودة ذات خصائص إطلاق غازات منخفضة. قام مصنعنا بتزويد حشوات مسننة لأفران التفريغ ذات درجة الحرارة العالية التي تعمل عند 800 درجة مئوية و10^-5 ملي بار، مع نتائج ممتازة.
السؤال 5: ما هي الشهادات التي تحملها شركة Ningbo Kaxite Sealing Materials Co., Ltd. للحشيات المسننة المعدنية؟
الإجابة: يتم تصنيع الحشيات المسننة لدينا وفقًا لمعايير ISO 9001:2015 (إدارة الجودة) وISO 14001:2015 (الإدارة البيئية). كما أننا حاصلون على شهادة TA-Luft (VDI 2440) للحشيات منخفضة الانبعاثات، ونلتزم بمتطلبات ASME B16.20 وAPI 607 للسلامة من الحرائق. يتم اختبار الحشيات الخاصة بنا من قبل مختبرات خارجية مستقلة للتأكد من توافقها مع معايير ASTM، بما في ذلك ASTM F112 للتسرب وASTM F36 للانضغاط. نحن نقدم مجموعة كاملة من شهادات الاختبار وإمكانية تتبع المواد مع كل شحنة، مما يضمن الامتثال الكامل للمعايير الدولية الأكثر صرامة.
يتم دعم ملاءمة الحشيات المسننة المعدنية للبيئات ذات درجات الحرارة العالية من خلال اختيارها القوي للمواد، والهندسة المسننة البارعة، والأداء المثبت في ظل التدوير الحراري. يوفر القلب المعدني القوة اللازمة والثبات الحراري، وتوفر المواد المواجهة (الجرافيت أو الميكا) التوافق والمقاومة الكيميائية، وتخلق المسننات خطوط مانعة للتسرب متعددة عالية الضغط تحافظ على السلامة على الرغم من حركة الشفة واسترخاء البراغي. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، قام مصنعنا بتحسين تصنيع الحشيات المسننة على مدى عقدين من الزمن، حيث يقدم مجموعة واسعة من المواد والتكوينات لتلبية متطلبات أشد التطبيقات ذات درجات الحرارة العالية. يضمن التزامنا بالجودة والابتكار ودعم العملاء أن توفر الحشيات الخاصة بنا إحكامًا موثوقًا وطويل الأمد في المصافي ومحطات الطاقة ومرافق المعالجة الكيميائية في جميع أنحاء العالم.
هل تواجه تحديًا في تطبيق الختم في درجات الحرارة العالية؟اتصل بـ Ningbo Kaxite Sealing Materials Co., Ltd. اليومللحصول على استشارة شاملة حول الحشية. قم بتوفير تفاصيل درجة حرارة التشغيل والضغط والوسط والشفة، وسيوصي فريقنا الهندسي بمادة وتصميم الحشية المسننة المثالية. نحن نقدم عينات مجانية للاختبار، وأسعار تنافسية، والتسليم السريع إلى أي مكان.اطلب عينة مجانية من الحشية المسننة وحزمة البيانات الفنية الآن من شركة Ningbo Kaxite Sealing Materials Co., Ltd. وتأكد من سلامة وموثوقية نظام درجة الحرارة العالية لديك.
