إذا مررت عبر أي منشأة معالجة كيميائية، فستجد شبكة معقدة من الأنابيب والأوعية والمبادلات الحرارية، كلها مرتبطة ببعضها البعض بواسطة وصلات ذات حواف. هذه الوصلات هي نقاط الضعف المحتملة، وهي تعتمد على عنصر متواضع ولكنه بالغ الأهمية: الحشية. لعقود من الزمن، كان الوضع الافتراضي في الصناعة غالبًا هو حشوات الجروح الحلزونية أو حتى مواد صفائح بسيطة غير الأسبستوس. ومع ذلك، هناك تحول أساسي يجري الآن.جوانات معدنية مموجة(CMGs) أصبحت بسرعة المعيار لتطبيقات الختم الهامة، وذلك لسبب وجيه. إنها توفر مزيجًا فريدًا من المرونة ومقاومة درجات الحرارة وموثوقية الختم التي لا مثيل لها في العديد من البدائل التقليدية. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، كان مصنعنا في طليعة هذه الثورة، حيث قام بتصنيع جوانات معدنية مموجة عالية الأداء تعمل على حل مشكلات الختم الأكثر تحديًا في المصانع الكيماوية والمصافي ومرافق البتروكيماويات في جميع أنحاء العالم.
إن التفضيل المتزايد للحشيات المعدنية المموجة ليس مجرد اتجاه؛ إنها استجابة منطقية للطلبات المتزايدة للمعالجة الكيميائية الحديثة. تعمل المصانع عند ضغوط ودرجات حرارة أعلى لتحسين الكفاءة. إنهم يتعاملون مع وسائل إعلام أكثر عدوانية وسمية، حيث لا تكون التسريبات مكلفة فحسب، بل قد تكون كارثية. يتم تشديد لوائح البيئة والسلامة، مما يتطلب انبعاثات صفرية تقريبًا. في هذا المشهد المليء بالتحديات، تبرز الحشية المعدنية المموجة. يوفر شكله المموج الفريد من نوعه زنبركًا ومرونة استثنائيين، مما يعوض عن التقلبات الحرارية وتقلبات الضغط التي لا مفر منها أثناء العملية. تضمن هذه المرونة إغلاقًا محكمًا على المدى الطويل، مما يقلل من الانبعاثات الهاربة ويزيل الحاجة إلى إعادة عزم الدوران بشكل مستمر. في هذه المقالة، سنستكشف المبادئ الهندسية وعلوم المواد والتطبيقات العملية التي تجعل الحشيات المعدنية المموجة الخيار المفضل للصناعة الكيميائية، وسنقدم نظرة فنية مفصلة على المواصفات وأفضل الممارسات لاستخدامها.

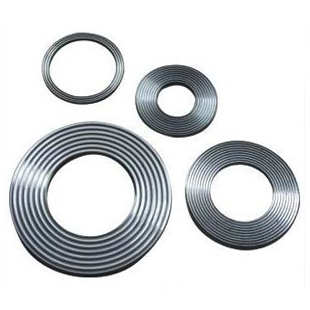

في عالم المعالجة الكيميائية، "الحالة المستقرة" هي أسطورة. تتميز العمليات في العالم الحقيقي بالتمدد الحراري والانكماش وارتفاع الضغط والاهتزازات. هذه الضغوط الدورية هي العدو الرئيسي لختم شفة موثوق به. يمكن للحشيات المسطحة التقليدية، مثل الألواح غير الأسبستوسية، أن تأخذ "مجموعة" دائمة تحت حمل الترباس الأولي. هذا يعني أنهم يفقدون مرونتهم ومرونتهم بمرور الوقت. عندما تتعرض الحافة لدورة حرارية، يمكن أن يؤدي التمدد إلى ضغط الحشية بشكل أكبر، وعندما تبرد، لا يمكن للحشية أن تعود للخلف للحفاظ على ضغط الختم المناسب. يؤدي فقدان حمل الترباس إلى حدوث تسربات. تختلف الحشية المعدنية المموجة بشكل أساسي. جوهرها عبارة عن مقطع معدني رفيع مموج يعمل كسلسلة من الينابيع. عند ضغطها، لا تفشل من الناحية البلاستيكية بنفس الطريقة؛ فهو يحتفظ بقدر كبير من الطاقة المرنة.
لتصور ذلك، تخيل الفرق بين لوح مسطح من الورق المقوى وصندوق من الورق المقوى المموج. تطوى الورقة المسطحة وتتجعد بسهولة، مما يفقد قوتها. ومع ذلك، فإن الصندوق المموج جامد ويمكن أن يرتد مرة أخرى. وينطبق نفس المبدأ على الحشيات. يوفر الشكل المموج الموجود في الحشيات المعدنية المموجة لدينا درجة عالية من المرونة والانتعاش. قامت دراسة حديثة أجراها أحد معاهد الختم الأوروبية الرائدة بقياس "ارتخاء الزحف" لمختلف أنواع الحشيات. الاسترخاء الزاحف هو فقدان الضغط على الترباس بمرور الوقت. بعد 1000 ساعة عند 300 درجة مئوية، فقدت حشية الألياف المضغوطة القياسية أكثر من 60% من إجهادها الأولي. فقدت حشية الجرافيت المرنة حوالي 35٪. ومن ناحية أخرى، فقدت الحشيات المعدنية المموجة لدينا أقل من 15% من إجهادها الأولي. ويعني هذا الاحتفاظ الاستثنائي بحمل الترباس أن الحافة تظل مغلقة لفترة أطول، حتى عندما يخضع النظام لدورة حرارة وضغط شديدة.
هذه المرونة لا تتعلق فقط بالختم؛ بل يتعلق أيضًا بالسلامة والتكلفة. في العديد من العمليات، قد يكون اكتشاف تسرب صغير أمرًا صعبًا، مما يتطلب معدات باهظة الثمن للكشف عن الغاز. عند اكتشاف تسرب، غالبًا ما يتعين إغلاق المصنع لإعادة ربط الحشية أو استبدالها. بالنسبة لمصنع كيميائي، يمكن أن يكلف الإغلاق عشرات الآلاف من الدولارات في الساعة من الإنتاج المفقود. من خلال الحفاظ على الختم على المدى الطويل، تقلل الحشيات المعدنية المموجة من تكرار هذه التدخلات المكلفة والمدمرة. تضمن خاصية "الزنبرك الخلفي" للقلب المموج أن الحشية يمكنها استيعاب الحركة التفاضلية بين الشفاه، مما يحمي الختم ويمنع الانبعاثات الهاربة. هذه الموثوقية هي السبب الأساسي وراء قيام مديري الصيانة بتحديد الحشيات المعدنية المموجة بشكل متزايد لتطبيقاتهم الأكثر أهمية وصعوبة.
أحد سيناريوهات الختم الأكثر تحديًا في المعالجة الكيميائية هو الفلنجة ذات القطر الكبير والضغط المنخفض. فكر في ممر خزان التخزين، أو قناة ذات قطر كبير، أو غطاء المبادل الحراري. غالبًا ما يكون من الصعب إغلاق هذه الفلنجات لأنها تحتوي على مساحة سطحية كبيرة جدًا، ولكن يمكن تطبيق كمية محدودة فقط من قوة الترباس دون تشويه الفلنجة نفسها. بالإضافة إلى ذلك، غالبًا ما تكون وجوه الحافة في هذه التطبيقات تالفة أو منقرة أو غير محاذية بسبب تغييرات الحشية السابقة أو ببساطة بسبب حجم الهيكل. تتطلب الحشية المسطحة التقليدية ضغطًا سطحيًا مرتفعًا جدًا لإنشاء مانع تسرب، ولكن على الحافة الكبيرة، يكون تحقيق هذا الضغط الموحد مستحيلًا تقريبًا.
هذا هو المكان الذي تتألق فيه عبقرية تصميم الحشية المعدنية المموجة. نمطها المموج يخلق سلسلة من خطوط الختم عالية التركيز. بدلاً من المطالبة بمتوسط ضغط مرتفع عبر وجه الحشية بالكامل، فإنه يركز حمل الترباس المتوفر على مناطق الاتصال الضيقة هذه. وهذا يعني أن الحشية المعدنية المموجة يمكن أن تحقق ختمًا مانعًا للتسرب حتى مع أحمال الترباس المنخفضة نسبيًا. تعد القدرة على التوافق مع المخالفات السطحية ميزة مهمة أخرى. يعمل القلب المموج كحاجز مرن يمكنه الضغط والتكيف مع عيوب السطح، وهو أمر ضروري عند إغلاق الحواف الكبيرة، والمشوهة أحيانًا. لا تستطيع الحشيات المسطحة القياسية ببساطة سد هذه الفجوات والعيوب دون إصلاح شامل لوجه الحافة، وهي عملية مكلفة وتستغرق وقتًا طويلاً.
تُترجم ميزة الأداء هذه مباشرةً إلى وفورات في التكاليف في العالم الحقيقي. في الماضي، إذا كان هناك تسرب في خزان كبير القطر، كان الحل غالبًا هو عزل الخزان، وتصريفه، والاستعانة بعامل لحام لإصلاح وجه الحافة، أو استخدام عملية تصنيع مخصصة. غالبًا ما يتطلب هذا أسابيع من التحضير وتكاليف كبيرة. مع الحشيات المعدنية المموجة، يتم حل العديد من هذه المشكلات على مستوى الحشيات. مصنعنا،شركة نينغبو كاكسيت لمواد الختم المحدودة، تنتج جوانات معدنية مموجة بأحجام يصل قطرها إلى عدة أمتار، لضغوط منخفضة تصل إلى بضعة مليبار، ولظروف الفراغ. إن قدرة الحشية على توفير ختم موثوق به تحت هذه الأحمال اللولبية المنخفضة، جنبًا إلى جنب مع تحملها لعيوب السطح، يجعلها الحل الأمثل لهذه التطبيقات الإشكالية واسعة النطاق. تسمح هذه الإمكانية للمحطات بتجنب فترات التوقف عن العمل المكلفة وإصلاحات الحواف، والحفاظ على سير العمليات وتقليل ميزانيات الصيانة.
يتطلب اختيار الحشية المعدنية المموجة الصحيحة لتطبيق معالجة كيميائية محدد فهمًا واضحًا لظروف التشغيل والمواصفات الفنية للحشية. يمكن أن يؤدي عدم التطابق إلى الفشل المبكر والتسريبات والمخاطر المحتملة. يقدم الجدول أدناه دليل مواصفات تفصيلي لمجموعتنا القياسية من الحشيات المعدنية المموجة، مع تسليط الضوء على الأساس المنطقي الهندسي وراء كل معلمة. ومع ذلك، بالنسبة للتطبيقات المعقدة، فإننا نقدم خدمة هندسية مخصصة كاملة لتصميم حشية تتناسب تمامًا مع الحافة الخاصة بك.
| المعلمة | المواصفات القياسية | الأساس المنطقي الهندسي وتأثير التطبيق |
| المواد الأساسية | SS304، SS316، SS316L، التيتانيوم | يحدد مقاومة التآكل والقدرة على درجة الحرارة. SS316L شائع في معظم الخدمات الكيميائية. التيتانيوم للتآكل الشديد ومقاومة درجات الحرارة العالية. |
| سمك الأساسية (مم) | 0.20 - 0.40 | توفر النوى السميكة (0.30-0.40 مم) مرونة أكبر وتُفضل للفلنجات ذات الضغط المنخفض والقطر الكبير. النوى الرقيقة (0.20 مم) مخصصة لأنظمة الضغط العالي التي تتطلب الحد الأدنى من الاسترخاء. |
| درجة التموج (مم) | 2.5 - 4.0 | الملعب هو المسافة بين قمم التموج. تعمل المسافة الأكثر إحكامًا (2.5 مم) على إنشاء المزيد من خطوط الختم، وهي أفضل لتطبيقات حمل البراغي المنخفضة. مسافة أوسع (4.0 مم) مخصصة لتطبيقات الضغط العالي. |
| ارتفاع التموج (مم) | 0.8 - 1.5 | يحدد الانضغاطية والربيع الخلفي. تسمح الارتفاعات الأعلى بمزيد من حركة الشفة وتحسين توافق السطح. |
| مادة عنصر الختم | الجرافيت المرن، PTFE، الميكا | الجرافيت المرن هو الأكثر شيوعًا، حيث يوفر درجة حرارة ممتازة ومقاومة كيميائية. PTFE مخصص للمواد الكيميائية العدوانية في درجات حرارة منخفضة. الميكا مخصص لدرجات الحرارة العالية جدًا. |
| كثافة عنصر الختم (جم/سم³) | 1.0 - 1.2 (جرافيت) | تقلل الكثافة العالية من المسامية والزحف، ولكن قد يكون من الصعب ضغطها. الكثافة القياسية هي توازن جيد. |
| الحد الأقصى لدرجة حرارة التصميم (درجة مئوية) | حتى 650 درجة مئوية (مع الميكا) | هذا هو الحد الحرج. يمكن أن يؤدي تجاوزها إلى تحلل القلب أو عنصر الختم، مما يؤدي إلى فشل الختم. |
| الحد الأقصى لضغط التصميم (بار) | ما يصل إلى 250 بار | يحدد الحد الأدنى لحمل الترباس وقوة الحشية المطلوبة. تتطلب الضغوط الأعلى نواة أكثر سمكًا أو أقوى. |
| ضغط الحشية الموصى به (N/mm²) | 50 - 150 | هذا هو الضغط الضاغط اللازم لتحقيق الختم. منخفضة جدًا، وسوف تتسرب الحافة؛ مرتفع جدًا، وقد يؤدي ذلك إلى تلف الحشية أو الحافة. |
| معدل التسرب (ASTM F37) | <0.001 مل/دقيقة | هذا هو مقياس أداء الختم، مما يشير إلى قدرة الحشية على منع الانبعاثات الهاربة. |
عند اختيار الحشية المعدنية المموجة، لا يتعلق الأمر فقط بمواصفات المواد الفردية؛ يتعلق الأمر بفهم التفاعل بين الحشية والشفة. يجب أن يكون حمل الترباس كافيًا لضغط الحشية وتوليد ضغط الختم المطلوب، ولكن ليس عاليًا لدرجة أنه يسحق القلب. يلعب تشطيب سطح الحافة والتوازي أيضًا دورًا حاسمًا. نوصي بتشطيب سطح الحافة بـ Ra 3.2 إلى 6.3 ميكرومتر للحصول على الختم الأمثل. في Kaxite، يستخدم فريقنا الفني تحليل العناصر المحدودة المتقدم (FEA) لمحاكاة سلوك الحشية تحت أحمال وضغوط محددة للبراغي. وهذا يسمح لنا بالتوصية بالتصميم الأمثل للحشية وإجراءات عزم الدوران الخاضعة للرقابة، مما يضمن اتصالًا موثوقًا به وخاليًا من التسرب ويلبي معايير الانبعاثات الأكثر صرامة.
الصناعة الكيميائية متنوعة بشكل لا يصدق، حيث تتعامل مع كل شيء بدءًا من الهيدروكربونات الحميدة وحتى الأحماض العدوانية والمواد الكاوية والمذيبات. لا توجد حشية "عالمية" واحدة يمكنها تحمل جميع البيئات الكيميائية. تكمن القوة الحقيقية للحشية المعدنية المموجة في قابليتها للتخصيص. ومن خلال الاختيار الدقيق للمعدن الأساسي والمواد المواجهة (أو عنصر الختم)، يمكن تصميم الحشية بدقة لتناسب الوسائط وظروف التشغيل المحددة. هذه المرونة هي سبب تخصيصها بشكل متزايد على الحشيات الحلزونية القياسية، والتي لديها نطاق محدود من خيارات البناء. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، نقوم بإنتاج حشوات معدنية مموجة مع مجموعة واسعة من مجموعات المواد لتلبية المتطلبات الصارمة للصناعات الكيميائية والبتروكيماوية والصيدلانية.
يوفر المعدن الأساسي القوة الهيكلية والمرونة. بالنسبة للخدمة الكيميائية العامة، يعد SS316L خيارًا متعدد الاستخدامات، حيث يوفر مقاومة جيدة لمجموعة واسعة من الوسائط ودرجات حرارة التشغيل. بالنسبة للبيئات الأكثر تآكلًا، مثل تلك التي تحتوي على الكلوريدات أو الأحماض، يوصى باستخدام سبائك أعلى مثل Hastelloy C276 أو Inconel 625. بالنسبة لتطبيقات درجات الحرارة العالية للغاية، مثل تلك الموجودة في أفران التكرير، يتم استخدام سبائك التيتانيوم أو النيكل. يحتفظ مصنعنا بمخزون شامل من هذه المعادن المتخصصة، مما يسمح بالتصنيع السريع. اختيار عنصر الختم أمر بالغ الأهمية بنفس القدر. الخيار الأكثر شيوعًا هو الجرافيت المرن، الذي يوفر مقاومة ممتازة للحرارة (تصل إلى 650 درجة مئوية) وتوافقًا كيميائيًا مع معظم الهيدروكربونات والبخار. ومع ذلك، فإن الجرافيت غير مناسب للأحماض عالية الأكسدة، لأنه يمكن أن يتأكسد ويفقد خصائصه الختمية. في هذه الحالات، نستخدم مادة مواجهة من PTFE أو أشكاله المعدلة، والتي تكون خاملة كيميائيًا.
كما نقدم أيضًا تصميمات مبتكرة، مثل بنية "طبقة الغلق المزدوجة". يتضمن ذلك استخدام عنصرين مانعين للتسرب مختلفين - على سبيل المثال، طبقة داخلية من الجرافيت للإغلاق الأولي وحلقة خارجية من مادة PTFE للحماية من الوسائط التي قد تهاجم الجرافيت. تصميم متقدم آخر هو تضمين حلقة دعم داخلية وخارجية. تمنع الحلقة الداخلية الحشية من الانهيار إلى الداخل تحت الضغط (مهم بشكل خاص للضغوط العالية)، بينما توفر الحلقة الخارجية الحماية من التآكل وتساعد في التمركز. هذا المستوى من التخصيص هو السبب في أن الحشيات المعدنية المموجة أصبحت المعيار للتطبيقات ذات القيمة الحرجة للسلامة وعالية القيمة. مثال على ذلك: كانت إحدى الشركات المصنعة للأدوية الكبرى تعاني من مشكلات التلوث في حلقة مياه عالية النقاء بسبب المواد القابلة للاستخراج من الحشيات القياسية. صمم مصنعنا حشية معدنية مموجة ذات واجهة صلبة من مادة PTFE ونواة SS316L تعمل على التخلص من جميع المواد القابلة للاستخراج، مما يوفر ختمًا نقيًا ونظيفًا. هذا النوع من الحلول المخصصة ممكن فقط من خلال منصة التصميم المرنة للحشية المعدنية المموجة.
السؤال 1: كيف تختلف الحشية المعدنية المموجة عن الحشية الحلزونية من حيث الأداء؟
الإجابة: يكمن الاختلاف الأساسي في التصميم الأساسي. تستخدم حشية الجرح الحلزونية شريطًا معدنيًا حلزونيًا على شكل حرف V مع حشو. إنها ممتازة للعديد من التطبيقات ولكنها قد تكون عرضة "للانفجار" في حالة تلف مادة الحشو. تستخدم الحشية المعدنية المموجة نواة معدنية مموجة صلبة ومستمرة، مما يوفر هيكلًا أكثر قوة وصلابة. يوفر هذا التصميم مقاومة فائقة للانفجار وأكثر مرونة في ركوب الدراجات الحرارية الشديدة. في حين أن حشوات الجرح الحلزونية تعد خيارًا جيدًا للأغراض العامة، فإن الحشيات المعدنية المموجة تُفضل عادةً للفلنجات ذات الضغط المنخفض والقطر الكبير، وللتطبيقات التي يكون فيها تلف وجه الشفة أو عدم محاذاةها أمرًا مثيرًا للقلق.
السؤال 2: هل يمكن استخدام الحشية المعدنية المموجة على شفة ذات سطح خشن للغاية؟
الجواب: نعم، هذه من مميزاتها الأساسية. يعمل الشكل المموج كسلسلة من النوابض المرنة التي يمكنها الضغط والتوافق مع عدم انتظام السطح. يقوم عنصر الختم الناعم (الجرافيت أو PTFE) بملء الفجوات المجهرية، مما يؤدي إلى إنشاء ختم. وهذا يجعلها مثالية لإصلاح الشفاه القديمة المتآكلة دون تكلفة إعادة السطح. ومع ذلك، فإننا نوصي دائمًا بوجه شفة أملس ومسطح بشكل معقول لتحقيق الختم الأمثل. بالنسبة للفلنجات الخشنة للغاية، قد تكون هناك حاجة إلى عنصر مانع للتسرب أكثر سمكًا أو واجهة ذات كثافة أعلى. يمكن لفريقنا الفني تقديم المشورة بشأن أفضل حل لحالتك المحددة.
السؤال 3: ما هو عزم الدوران الذي يجب أن أستخدمه عند ربط الحشية المعدنية المموجة؟
الجواب: لا توجد قيمة عزم دوران واحدة. يعتمد ذلك على حجم الحشية وحجم الترباس وتصنيف الحافة ومواد الحشية. الهدف هو تحقيق ضغط الحشية الموصى به (عادةً 50-150 نيوتن/مم² للحشيات المعدنية المموجة) دون سحق القلب. نحن نقدم إجراءً تفصيليًا لعزم الدوران مع كل حشية نوفرها، والتي يتم حسابها بناءً على تصميم الحافة المحدد لديك. سيحدد هذا الإجراء عزم الدوران بالقدم والرطل أو نيوتن متر، وتسلسل الشد، وعدد التمريرات. من الضروري اتباع هذا الإجراء لتحقيق ختم مانع للتسرب ومنع الضرر. لا تتجاوز أبدًا عزم الدوران الموصى به.
السؤال 4: هل الحشيات المعدنية المموجة مناسبة لخدمة التفريغ؟
الجواب: نعم بالتأكيد. تعتبر الحشيات المعدنية المموجة ممتازة لتطبيقات الفراغ، بما في ذلك الفراغ العالي. يمنع قلبها الصلب من الانجراف إلى فجوة الحافة، على عكس بعض حشوات الصفائح الأكثر ليونة. يوفر التصميم المموج أيضًا ختمًا إيجابيًا حتى تحت الضغط السلبي. نوصي بتصميم مزود بحلقة دعم داخلية لمنع الانهيار الداخلي وعنصر إغلاق عالي الكثافة لتقليل إطلاق الغازات. قام مصنعنا في Ningbo Kaxite Sealing Materials Co., Ltd. بتزويد الحشيات المعدنية المموجة للعديد من تطبيقات الفراغ، بما في ذلك الصناعات الدوائية وأشباه الموصلات.
السؤال 5: كيف أقوم بتخزين الحشيات المعدنية المموجة للتأكد من سلامتها قبل التثبيت؟
الإجابة: يجب تخزين الحشيات المعدنية المموجة في بيئة نظيفة وجافة وباردة. ويجب حمايتها من الرطوبة والأوساخ ودرجات الحرارة القصوى. يجب أن تظل العبوة الأصلية (غالبًا ما تكون كيسًا بلاستيكيًا مغلقًا مزودًا بمزيل الرطوبة) سليمة حتى التثبيت لمنع الصدأ أو التلوث. وينبغي تخزينها بشكل مسطح لمنع التشوه، ولا ينبغي تكديسها مع أشياء ثقيلة أخرى فوقها. يوفر مصنعنا تعليمات تخزين مفصلة مع كل شحنة لضمان وصول الحشيات إلى الموقع في حالة ممتازة.
بدءًا من تحمل دورات الضغط والحرارة الأكثر وحشية وحتى إغلاق الشفاه ذات القطر الكبير التي تنطوي على مشاكل وتقديم مرونة لا مثيل لها في المواد، أثبتت الحشية المعدنية المموجة أنها حل الختم الفائق لصناعة المعالجة الكيميائية الحديثة. توفر هندستها الفريدة مستوى من الموثوقية والسلامة والفعالية من حيث التكلفة لا يمكن لبدائل الحشية التقليدية أن تضاهيه. وبالنسبة لمهندسي الصيانة ومديري المصانع، فهو يمثل استثمارًا استباقيًا في عمليات طويلة الأمد خالية من التسرب.
هل أنت مستعد لترقية أداء الختم في مصنعك؟اتصل بـ Ningbo Kaxite Sealing Materials Co., Ltd. اليوملمناقشة طلبك المحدد. سيعمل فريقنا من المهندسين ذوي الخبرة معك لتحديد التصميم الأمثل ومجموعة المواد لوصلات الفلنجة الأكثر أهمية لديك. نحن نقدم استشارات فنية مجانية، وتوصيات بشأن تصميم الحشيات، وتدريبًا في الموقع لأطقم الصيانة لديك.اطلب استشاراتك الفنية المجانية الآن من شركة Ningbo Kaxite Sealing Materials Co., Ltd. واضمن سلامة مصنعك من خلال الختم الموثوق للحشيات المعدنية المموجة.
