بالنسبة للمصنعين ومحترفي الختم الصناعي، هناك أشياء قليلة محبطة مثل سحب حشية جرح حلزونية ملفوفة حديثًا من الشياق فقط للعثور على كثافة غير متساوية، أو حواف متموجة، أو عدم دقة الأبعاد. تشير لحظة خيبة الأمل هذه إلى إهدار المواد، والوقت الضائع، والأهم من ذلك، إلى منتج قد يفشل في الخدمة.
إن اللف غير المتناسق ليس مجرد مصدر إزعاج للإنتاج؛ إنه يضرب في قلب ما يجعل حشية الجرح الحلزونية موثوقة. تؤثر كثافة اللف بشكل مباشر على قابلية الغلق، حيث يكون أداء اللفات ذات الكثافة المنخفضة دائمًا أقل من نظيراتها ذات الكثافة الأعلى. عندما تنتج خطوط الإنتاج جوانات ذات مقاطع عرضية غير موحدة، أو أقطار خارجية متقلبة، أو ملفات فضفاضة، فإن العواقب تمتد إلى ما هو أبعد من أرضية المصنع - إلى توصيلات الفلنجة، وأنظمة خطوط الأنابيب، وفي النهاية السلامة التشغيلية.
يستكشف هذا المقال سبب استمرار اللف غير المتناسق في العديد من العمليات، ومدى حداثتهآلة اللف الأوتوماتيكية لحشية الجرح الحلزونيةتعالج التكنولوجيا هذه التحديات، وما يمكن أن تفعله فرق الإنتاج لتحقيق نتائج موثوقة وقابلة للتكرار.
قبل مناقشة الحلول، من الضروري أن نفهم سبب حدوث اللف غير المتناسق في المقام الأول. تنقسم معظم المشكلات إلى ثلاث فئات: المشكلات الميكانيكية، ومتغيرات المواد، وفجوات التحكم في العمليات.
تحدد السلامة الميكانيكية لآلة اللف بشكل مباشر جودة كل حشية تنتجها. عندما تتآكل المكونات، أو ترتخي، أو تخرج عن المحاذاة، فإن عيوب الحشية الناتجة يمكن التنبؤ بها - ولكنها ليست حتمية.
| أعراض | السبب المحتمل | التأثير على جودة الحشية |
|---|---|---|
| التوتر غير المتكافئ عبر اللفات | أجهزة الشد البالية، والمعايرة غير الصحيحة | شكل حشية متموج وغير موحد؛ الفراغات في طبقة الحشو |
| ضوضاء أو اهتزازات غير منتظمة في الماكينة | البراغي السائبة، والمحامل البالية | خطوة متعرجة غير متناسقة. تسارع تآكل المكونات |
| تقلب سرعة المغزل | محرك VFD معيب، حزام القيادة منزلق | كثافة طبقة متفاوتة. عدم الاستقرار الأبعاد |
| تشوه الحشية أثناء اللف | تعديل ارتفاع الشريط غير مناسب | تزييفها. التراص طبقة غير متساوية |
من بين هذه المشكلات، يعد التوتر غير المتساوي هو السبب الأكثر شيوعًا للحشية المتموجة وغير المنتظمة. عندما يتغير التوتر على الشريط المعدني ومواد الحشو خلال دورة التعبئة، فإن الحشية الناتجة تتطور إلى مخالفات تؤثر على أداء الختم. في التطبيقات الحرجة مثل معالجة البتروكيماويات أو توليد الطاقة، حتى الاختلافات البسيطة في الكثافة يمكن أن تخلق مسارات تسرب في ظل ظروف الضغط ودرجة الحرارة المتقلبة.
حتى آلة اللف التي يتم صيانتها بشكل مثالي لا يمكنها التغلب على المواد الخام ذات الجودة الرديئة. يجب أن يستوفي الشريط المعدني ومواد الحشو مواصفات الأبعاد والخصائص المتسقة للحصول على نتائج قابلة للتكرار.
تتضمن مشكلات اللف الشائعة المتعلقة بالمواد ما يلي:
- سماكة الشريط المتغيرة: تؤدي التقلبات في مقياس الشريط المعدني إلى تداخل غير متساوٍ في الملفات، مما يؤدي إلى تغيير كثافة الحشية.
- كثافة الحشو غير المتناسقة: تخلق مادة الحشو غير المنتظمة نقاطًا ناعمة أو نقاطًا صلبة داخل المقطع العرضي للحشية.
- نتوءات أو عيوب في الحواف: عيوب في حواف الشريط المعدني تتعطل في الأدلة، مما يؤدي إلى حدوث طفرات توتر.
- تلوث الرطوبة: تعمل الرطوبة الممتصة في حشو الجرافيت المرن على تغيير سلوك الانضغاط واللف.
الحصول على المواد الخام المتميزة من الموردين المعتمدين مثلكاكسيتيساعد على التخلص من هذه المتغيرات، مما يضمن أن آلة اللف الأوتوماتيكية لحشية اللف الحلزوني تتلقى مدخلات محسنة لتحقيق أداء ثابت.
ربما يكون العنصر البشري هو المساهم الأكثر أهمية في اللف غير المتناسق. تعتمد آلات اللف اليدوية وشبه الأوتوماتيكية بشكل كبير على مهارة المشغل وحكمه والاهتمام بالتفاصيل - وهي متغيرات تتغير من نوبة إلى أخرى ومن مشغل إلى مشغل.
قد يقوم المشغل الماهر بإنتاج جوانات ممتازة خلال الساعات الثلاث الأولى من نوبة العمل، ولكن التعب أو التشتيت أو الخطأ البشري البسيط يؤدي حتماً إلى التباين. عدم القدرة على التنبؤ هذا يجعل العمليات اليدوية غير مناسبة للإنتاج بكميات كبيرة أو التطبيقات التي تتطلب تتبعًا صارمًا للجودة.
تعمل آلة اللف الأوتوماتيكية الحديثة بتقنية حشية الجرح الحلزونية على إزالة التباين المتأصل في العمليات اليدوية. من خلال دمج وحدات التحكم المنطقية القابلة للبرمجة (PLC) ورؤوس اللف التي تعمل بمحرك مؤازر، تحافظ هذه الآلات على التحكم الدقيق في التوتر ودرجة الصوت والأبعاد طوال كل دورة تعبئة.
مصممة بشكل جيدآلة اللف الأوتوماتيكية لحشية الجرح الحلزونيةيقوم بتخزين وتنفيذ معلمات اللف بدقة رقمية. بمجرد برمجة حجم الحشية ومواصفاتها، تكرر الآلة عملية اللف نفسها - نفس التوتر، ونفس درجة الصوت، ونفس عدد الطبقات - لكل حشية واحدة.
تشمل الفوائد الرئيسية لللف المتحكم فيه بواسطة PLC ما يلي:
- القضاء التام على التباين الناجم عن المشغل
- كثافة طبقة متسقة في جميع مراحل الإنتاج
- التغيير السريع بين مواصفات الحشية المختلفة
- التتبع الرقمي لبرامج ضمان الجودة
بالنسبة للشركات المصنعة مثل Kaxite، تشكل هذه الدقة الأساس لحلول الختم الموثوقة المقدمة للعملاء في جميع أنحاء العالم.
تشتمل آلات اللف الأوتوماتيكية المتقدمة على أنظمة مراقبة في الوقت الفعلي تتتبع بشكل مستمر مستويات التوتر ومعدلات تغذية المواد وسرعة اللف ومعلمات الأبعاد أثناء الإنتاج. عندما تنحرف إحدى المعلمات عن الحدود المقبولة، يمكن للآلة تنبيه المشغلين أو ضبطها تلقائيًا لتصحيح الحالة.
تضمن آلية التغذية المرتدة ذات الحلقة المغلقة أن كل حشية تلبي المواصفات، مما يقلل بشكل كبير من معدلات الخردة وإعادة العمل.

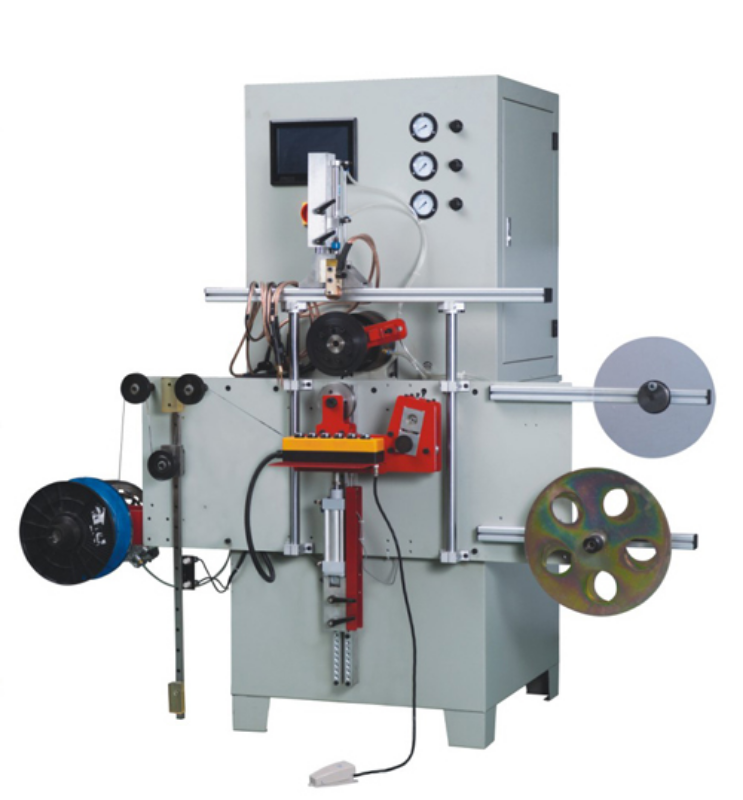

قامت شركة Kaxite بتطوير حل شامل لتصنيع الختم يعالج التحديات الأساسية المتمثلة في اللف غير المتناسق. توفر آلة اللف الأوتوماتيكية KXT E300C لحشية الجرح الحلزونية نتائج دقيقة وقابلة للتكرار من خلال مزيج من البناء الميكانيكي القوي والأتمتة الذكية.
| المعلمة | مواصفة |
|---|---|
| وضع العمل | كلا اليدوي والآلي |
| أقصى حشية OD | 500 ملم |
| الحد الأدنى لمعرف الحشية | 25 ملم |
| طوقا التسامح OD | ± 0.2 مم |
| سرعة المغزل | 0-312.5 دورة في الدقيقة |
| سمك SWG | 4.5 ملم (مناسب لـ 3.2 ملم و6.4 ملم مع تغيير الأسطوانة) |
| إجمالي الطاقة | 8 كيلو واط |
| معدل الإنتاج | 20-30 ثانية لكل قطعة (ANSI 6″ 150LB) |
| مزود الطاقة | 380 فولت أو 220 فولت، 3 مراحل |
| بلك | شينجيه |
يدعم KXT E300C كلاً من خيارات اللف على شكل V وW ويمكنه إنتاج جوانات مع أو بدون حلقات داخلية. يعمل نظام الشياق سريع التغيير الخاص به على تقليل وقت التغيير من ساعات إلى دقائق، مما يتيح إنتاجًا فعالاً للدفعات الصغيرة والطلبات المخصصة.
بالنسبة للتطبيقات ذات القطر الأكبر، توفر Kaxite تكوينات لف أفقية قادرة على إنتاج جوانات تصل إلى 5000 مم OD مع إمكانية تكرار ± 0.3 مم.
يحمل اللف غير المتناسق تكاليف مباشرة وغير مباشرة تمتد إلى ما هو أبعد من المواد الخردة. ضع في اعتبارك التأثير الكامل لإنتاج الحشيات غير الموثوق بها:
- نفايات المواد المباشرة: تمثل الحشيات المرفوضة قيمة المواد الخام المفقودة.
- عدم كفاءة العمالة: الوقت الذي يقضيه في إعادة صياغة الحشيات المعيبة أو ضبط الآلات يقلل من الإنتاج الإنتاجي.
- المواعيد النهائية للتسليم: يمكن أن يؤدي تأخير الإنتاج بسبب مشكلات الجودة إلى تعريض علاقات العملاء للخطر.
- خطر الفشل الميداني: من المرجح أن تتسرب الحشيات ذات كثافة اللف غير المتناسقة أثناء الخدمة، مما يعرض المستخدمين النهائيين لمخاطر السلامة والاضطرابات التشغيلية.
يستمر سوق حشيات الجروح الحلزونية العالمية في التوسع، حيث تقدر التوقعات النمو من 2.1 مليار دولار أمريكي في عام 2026 إلى 3.5 مليار دولار أمريكي بحلول عام 2033، وهو ما يمثل معدل نمو سنوي مركب قدره 7.1٪. مع زيادة الطلب، فإن المصنعين الذين يستثمرون في معدات اللف الآلية الموثوقة يضعون أنفسهم في وضع يسمح لهم بالحصول على حصة في السوق بينما يعاني المنافسون من الجودة غير المتسقة.
بالإضافة إلى ترقية المعدات، تساعد العديد من الممارسات التشغيلية في الحفاظ على أداء تعبئة ثابت:
1. المعايرة المنتظمة: التحقق من أجهزة الشد وضوابط الأبعاد حسب مواصفات الشركة المصنعة.
2. الصيانة الوقائية: فحص واستبدال المحامل والأحزمة ومكونات التآكل على أساس جدول زمني.
3. مراقبة جودة المواد الخام: وضع إجراءات التفتيش الواردة للشريط المعدني ومواد الحشو.
4. تدريب المشغلين: حتى مع المعدات الآلية، يعد المشغلون المدربون ضروريين للمراقبة واستكشاف الأخطاء وإصلاحها.
5. التحكم البيئي: الحفاظ على درجة حرارة ورطوبة ثابتة في مناطق الإنتاج لتقليل تقلبات المواد.
من خلال تنفيذ هذه الممارسات جنبًا إلى جنب مع آلة اللف الأوتوماتيكية الحديثة لحشية اللف الحلزوني، يمكن للمصنعين تحقيق اتساق الإنتاج الذي يلبي مواصفات الصناعة الأكثر تطلبًا.
ج: يعد التوتر غير المتساوي على الشريط المعدني ومواد الحشو هو السبب الأكثر شيوعًا للحشيات المتموجة وغير المنتظمة. عندما يتغير التوتر أثناء دورة التعبئة - بسبب أجهزة الشد البالية، أو المعايرة غير الصحيحة، أو تغذية المواد غير المتسقة - فإن الحشية الناتجة تتطور إلى اختلافات في الكثافة وعدم انتظام الأبعاد. تعالج آلات اللف الأوتوماتيكية الحديثة هذه المشكلة من خلال أنظمة التحكم في التوتر التي تعمل بمحرك مؤازر والتي تحافظ على توتر دقيق ومتسق طوال كل دورة لف. تقوم أنظمة الحلقة المغلقة هذه بمراقبة التوتر بشكل مستمر وإجراء تعديلات في الوقت الفعلي، مما يؤدي إلى التخلص من التباين الذي يصيب العمليات اليدوية وشبه الآلية.
ج: تعمل آلات اللف الأوتوماتيكية على تحسين الكفاءة من خلال عدة آليات. أولاً، يؤدي التشغيل الذي يتم التحكم فيه بواسطة PLC إلى إلغاء الحاجة إلى تعديل المشغل المستمر أثناء الإنتاج، مما يسمح لمشغل واحد بإدارة آلات متعددة في وقت واحد. ثانيًا، تعمل وظائف اللحام النقطي وقطع الشريط الأوتوماتيكية على تقليل وقت المعالجة بعد اللف. ثالثًا، تتيح إجراءات التغيير القابلة للبرمجة التبديل السريع بين أحجام ومواصفات الحشيات المختلفة. على سبيل المثال، يمكن لـ KXT E300C إنتاج حشية ANSI 6″ 150LB في 20 إلى 30 ثانية، مع التحول إلى حجم مختلف يتطلب دقائق فقط وليس ساعات. بالإضافة إلى ذلك، تعمل الأتمتة على تقليل معدلات الخردة بشكل كبير من خلال ضمان الجودة المتسقة عبر جميع عمليات الإنتاج، مما يؤدي بشكل مباشر إلى خفض تكاليف المواد وإعادة العمل.
ج: عند تقييم آلات اللف الأوتوماتيكية، ضع في اعتبارك خمسة عوامل رئيسية. نطاق الأبعاد: تأكد من قدرة الماكينة على استيعاب أحجام الحشيات المطلوبة - الحد الأدنى للمعرف والحد الأقصى للقطر الخارجي. المواصفات الدقيقة: ابحث عن التفاوتات المنشورة؛ يعد ± 0.2 مم لـ OD معيارًا صناعيًا نموذجيًا. نظام التحكم: يتيح التحكم المعتمد على PLC مع المعلمات القابلة للبرمجة إمكانية التكرار عبر عمليات الإنتاج. توافق المواد: تأكد من أن الماكينة يمكنها التعامل مع الدرجات المعدنية المحددة (304، 316، وما إلى ذلك) ومواد الحشو (الجرافيت المرن، PTFE، وما إلى ذلك) التي تستخدمها. البنية التحتية للدعم: خذ بعين الاعتبار إمكانيات الدعم الفني للشركة المصنعة، وتوافر قطع الغيار، وإجراءات الصيانة الموثقة. توفر الشركات المصنعة مثل Kaxite موارد دعم شاملة، بما في ذلك الوثائق الفنية وإرشادات استكشاف الأخطاء وإصلاحها، لمساعدة العملاء في الحفاظ على الأداء الأمثل للماكينة طوال فترة خدمة المعدات.
إن اللف غير المتناسق ليس حقيقة لا مفر منها في إنتاج حشية الجرح الحلزونية. إنها مشكلة قابلة للحل - وهي مشكلة تتطلب فهم الأسباب الجذرية للتباين وتنفيذ الحلول التي تعالج العوامل الميكانيكية والمادية وعوامل التحكم في العمليات.
حديثآلة اللف الأوتوماتيكية لحشية الجرح الحلزونيةيوفر الدقة والتكرار والكفاءة التي لا يمكن أن تضاهيها العمليات اليدوية. من خلال الاستثمار في المعدات المتقدمة من الشركات المصنعة القائمة مثلكاكسيت، يمكن لفرق الإنتاج التخلص من الإحباط الناتج عن الجودة غير المتسقة، وتقليل هدر المواد، وإنتاج جوانات تعمل بشكل موثوق في الميدان.
مع توسع سوق الختم العالمي وارتفاع توقعات الجودة، لم يعد السؤال هو ما إذا كان يجب أتمتة عمليات اللف، ولكن مدى السرعة التي يمكنك بها إجراء التحول.
