عند اختيار مواد الحشية للتوصيلات ذات الحواف الصناعية، تعد القوة الميكانيكية عاملاً حاسماً يؤثر على موثوقية الختم على المدى الطويل، والاحتفاظ بحمل الترباس، ومقاومة الانفجار.جوانات PTFEوحشيات الجرافيت هما حلان مانعان للتسرب غير معدنيان محددان على نطاق واسع، ومع ذلك يختلف سلوكهما الميكانيكي تحت الضغط والتدوير الحراري والضغط الداخلي بشكل كبير. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، قمنا بتصميم خطي الإنتاج لأكثر من عقدين من الزمن. ينتج مصنعنا حشوات PTFE عالية الكثافة وحشيات الجرافيت المقشرة التي تلبي معايير ASTM F104 وDIN 28091. إن فهم منحنيات الإجهاد والانفعال الفريدة وأداء استرخاء الزحف يساعد المهندسين على تجنب تسرب الشفة وفشل بثق الحشية.
في هذا الدليل الشامل، يقوم فريقنا الهندسي بمقارنة قوة الضغط أحادية المحور، ومعامل الشد، ومعدلات استرخاء الضغط، والاحتفاظ بعزم دوران المسمار بين جوانات PTFE المتميزة وحشيات الجرافيت المرنة. تكشف بيانات اختبار المصنع لدينا أنه بينما يوفر الجرافيت ثباتًا فائقًا في درجات الحرارة العالية، فإن حشوات PTFE المعززة لدينا توفر مرونة أفضل وزحفًا أقل في درجات الحرارة المحيطة إلى المتوسطة. سوف تتعرف على المواد التي توفر قوة ميكانيكية أعلى لفئة الضغط المحددة لديك، وتشطيب سطح الحافة، ومتطلبات عزم دوران التجميع. تتضمن الأقسام التالية جداول معلمات مفصلة، وملاحظات التطبيق الواقعية، وإجابات للأسئلة المتداولة بناءً على التحقق من صحة ISO 9001:2025 من شركة نينغبو كاكسيت مواد الختم المحدودة
القوة الميكانيكية للحشية ليست معلمة واحدة ولكنها مزيج من مقاومة الضغط، ومعامل المرونة، ونسبة الاسترداد، وسلوك استرخاء الزحف. فينينغبو كاكسيت مواد الختم المحدودة، يقوم مصنعنا بتصنيف حشوات PTFE إلى درجات عذراء، ومملوءة بالزجاج بنسبة 25٪، ومليئة بالكربون، في حين يتم تصنيف حشوات الجرافيت على أنها جرافيت ممتد مع حشوات من القصدير أو رقائق الفولاذ المقاوم للصدأ. مختبرنا يجري اختبارات ASTM F36 للانضغاط والاسترداد، وASTM F38 لاسترخاء الزحف، وASTM F152 لقوة الشد. أظهرت النتائج أن حشوات PTFE القياسية تتمتع بقوة ضغط أولية أقل من الجرافيت ولكنها تتمتع باسترداد مرن أعلى بعد دورة التحميل.
أنتج مصنعنا أكثر من 500000 قطعة في العام الماضي تحت العلامة التجارية Ningbo Kaxite Sealing Materials Co., Ltd.، وقد لاحظنا باستمرار أن متطلبات القوة الميكانيكية تعتمد بشكل كبير على خشونة الحافة (Ra 3.2 مقابل 6.3 ميكرومتر) ومنهجية عزم دوران المسمار. بالنسبة للتطبيقات التي تتطلب الاحتفاظ بعزم الدوران العالي للمسمار (أعلى من 150 نيوتن متر على مسامير M16)، فإن حشوات الجرافيت لدينا تظهر فقدان سمك أقل دائمًا. ومع ذلك، بالنسبة للأنظمة ذات الدورات الحرارية والاهتزازات المتكررة، توفر حشوات PTFE المعززة لدينا إحكامًا ديناميكيًا فائقًا بسبب ذاكرة الشكل الأفضل. يوجد أدناه جدول تفصيلي يقارن المعلمات الميكانيكية الرئيسية التي تم التحقق من صحتها من قبل مركز الجودة الداخلي لدينا.
| ملكية | جوانات عذراء PTFE (نينغبو كاكسيت) | 25% حشوات PTFE مملوءة بالزجاج | جوانات جرافيت مرنة (98% درجة مئوية) |
| قوة الضغط (MPa) ASTM D695 | 15 - 20 | 25 - 32 | 35 – 45 (محدود عند الضغط العالي) |
| قوة الشد (MPa) ASTM F152 | 14 - 18 | 18 - 24 | 4 - 6 (منخفض جدًا، درجة معززة 10-12) |
| نسبة الانضغاط (عند 34.5 ميجاباسكال) | 12 - 18 | 8 - 12 | 18 - 28 |
| نسبة الاسترداد (ASTM F36) | 45 - 60 | 35 - 50 | 10 - 20 |
| تخفيف التوتر % (1000 ساعة، 100 درجة مئوية) | 35 - 45 | 25 - 30 | 20 - 25 |
| زحف عند 40 ميجا باسكال (نسبة فقدان السُمك) | 7 - 9 | 4 - 6 | 3 - 5 |
تثبت اختبارات المصنع لدينا أن اختيار القوة الميكانيكية يجب أن يأخذ في الاعتبار ليس فقط البيانات الأولية ولكن أيضًا التقادم الخاص بالتطبيقات. بالنسبة لحشيات PTFE، يزيد البديل المملوء بالزجاج من معامل الضغط بنسبة 60% مقارنةً بـ PTFE الخام، مما يجعله مناسبًا لضغوط تصل إلى 5 ميجا باسكال. تتمتع حشوات الجرافيت، على الرغم من قوة الشد المنخفضة، بمقاومة عالية للضغط بسبب انزلاق الطبقة، ولكنها تتطلب معالجة دقيقة لتجنب تقطيع الحواف. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، نوصي دائمًا بحسابات ضغط حشية الجلوس استنادًا إلى ASME PCC-1. يوفر فريقنا الهندسي جداول عزم الدوران المجانية لكل درجة من المواد.
يعد استرخاء الزحف والضغط استجابات ميكانيكية تعتمد على الوقت وتؤثر بشكل مباشر على فقدان حمل مسمار الشفة. مع مرور الوقت، ينخفض سمك الحشية (الزحف) وينخفض ضغط الختم (الاسترخاء)، مما يؤدي إلى تسرب محتمل. أجرى مصنعنا اختبار زحف لمدة 2000 ساعة عند 80 درجة مئوية وضغط أولي 30 ميجا باسكال، مع مراقبة كل من حشوات PTFE وحشيات الجرافيت. لقد وجدنا أن حشوات PTFE تظهر زحفًا أوليًا خلال الـ 200 ساعة الأولى، ثم تستقر، بينما يُظهر الجرافيت سلوك زحف خطي لمدة أطول بسبب بنيته الصفائحية. بالنسبة للخدمة الدورية مثل المبادلات الحرارية، فإن حشوات PTFE الخاصة بنا المزودة بحشو زجاجي بنسبة 25% تقلل من الزحف الإجمالي بنسبة 40% مقارنةً بـ PTFE الخام.
من منظور القوة الميكانيكية، تعني مقاومة الزحف احتفاظًا أعلى بحمل الحشية على المدى الطويل. فيما يلي مقارنة نقطية بناءً على تقارير Kaxite الداخلية:
يستخدم مصنعنا جهاز اختبار استرخاء الزحف متعدد المحطات (ASTM F38) وقد أثبت أنه بالنسبة للقوة الميكانيكية من حيث الاحتفاظ بالإجهاد على المدى الطويل، فإن حشوات الجرافيت تتفوق بشكل عام على PTFE النقي. ومع ذلك، عندما نضيف تعزيزات هيكلية مثل الألياف الزجاجية أو قلب معدني إلى حشوات PTFE، فإن الفرق يضيق بشكل كبير. تنتج شركة Ningbo Kaxite Sealing Materials Co., Ltd. حشية PTFE مغلف فريدة من نوعها مع شبكة داخلية من الفولاذ المقاوم للصدأ تقلل من الزحف إلى أقل من 3% بعد 2000 ساعة. بالنسبة للتطبيقات المهمة مثل المنصات البحرية أو المفاعلات الكيميائية، يوصي فريقنا الهندسي بمطابقة خصائص الزحف مع صلابة الحافة. تتطلب الفلنجات الناعمة حشوات ذات زحف أقل للحفاظ على قابلية الغلق، والتي توفرها حشوات PTFE المملوءة لدينا بكفاءة.
في حين أن قوة الضغط تحظى بأكبر قدر من الاهتمام، فإن قوة الشد والمرونة لهما نفس القدر من الأهمية بالنسبة للقوة الميكانيكية أثناء التثبيت وارتفاع الضغط. تتميز حشوات الجرافيت بقوة شد منخفضة بطبيعتها (عادةً 4-6 ميجاباسكال)، مما يعني أنها يمكن أن تتمزق إذا تم التعامل معها بشكل خاطئ أو في حالة حدوث اختلال في محاذاة الشفة. على العكس من ذلك، توفر حشوات PTFE الخاصة بنا قوة شد تتراوح بين 14 و24 ميجا باسكال اعتمادًا على محتوى الحشو. تسمح قوة الشد العالية هذه لحشيات PTFE بمقاومة حركة الحافة التفاضلية والتمدد الحراري للأنابيب دون تشقق. نشر مصنعنا دراسة حالة حيث استخدم مبادل حراري ذو محاذاة زاويّة شفة 2 مم حشوات PTFE المملوءة بالزجاج بنسبة 25% وتم تشغيله لمدة 4 سنوات دون تسريبات؛ فشل نفس التطبيق في غضون 8 أشهر باستخدام الجرافيت بسبب انقسام الحشية عند حافة القطر الخارجي.
تتعلق المرونة كخاصية ميكانيكية بقدرة الحشية على التوافق مع عدم انتظام سطح الحافة. ينتج مصنعنا حشوات PTFE الناعمة مع استطالة تزيد عن 200%، في حين أن الجرافيت لديه استطالة أقل من 2% (هش). بالنسبة للفلنجات المخدوشة أو المتآكلة، تتدفق حشوات PTFE إلى العيوب، مما يخلق ختمًا ميكانيكيًا أقوى. ومع ذلك، فإن المرونة العالية يمكن أن تقلل من مقاومة البثق. لمساعدة عملائنا على الاختيار بشكل صحيح، قمنا بتطوير القائمة التالية لتوصيات القوة الميكانيكية بناءً على متطلبات الشد والمرونة:
قام مصنعنا بتصنيع جوانات PTFE بسماكة مخصصة من 1.5 مم إلى 6 مم لتطبيقات حمل الترباس المنخفض. نظرًا لأن مرونة PTFE تسمح بتوزيع الضغط بشكل أفضل عبر وجه الحافة، فقد أبلغ عملاؤنا عن عمليات إعادة تدوير مسامير أقل بنسبة 40% مقارنة بالجرافيت. ومع ذلك، فإن القوة الميكانيكية هي إحدى خصائص النظام: فحتى أقوى الحشية يمكن أن تفشل إذا تم عزم البراغي بشكل غير متساو. توفر شركة Ningbo Kaxite Sealing Materials Co., Ltd. برنامج حساب عزم الدوران عند الطلب، ويضمن مصنعنا أن جميع جوانات PTFE تلبي الحد الأدنى من قوة الشد المطبوعة على شهادة الجودة الخاصة بنا.
يحدث الانفجار عندما يجبر الضغط الداخلي مادة الحشية على الدخول في فجوة الشفة (البثق) أو يؤدي إلى نفخ الحشية جانبًا خارج المفصل. تعتمد مقاومة البثق على قوة قص الحشية وصلابتها والخلوص بين القطر الخارجي للشفة ودائرة الترباس. في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، قمنا باختبار كل من حشوات PTFE وحشيات الجرافيت تحت ضغط نيتروجين داخلي متزايد من 1 ميجا باسكال إلى 15 ميجا باسكال مع إجهاد مسمار ثابت قدره 40 ميجا باسكال. النتائج: بدأت حشوات الجرافيت في البثق عند 6 ميجا باسكال (فجوة 0.5 مم)، بينما قاومت حشوات PTFE المملوءة بالزجاج البثق حتى 12 ميجا باسكال. وذلك لأن PTFE المملوء بالزجاج يتمتع بصلابة Shore D تبلغ 65-70 مقارنة بصلابة Shore للجرافيت حوالي 40-50 (ناعم جدًا).
بالنسبة لتطبيقات الضغط العالي (الفئة 600 وما فوق)، يوصي مصنعنا بشدة باستخدام حشوات PTFE المملوءة بالكربون والتي عززت مقاومة الزحف والبثق. عوامل الأداء التفصيلية:
في شركة Ningbo Kaxite Sealing Materials Co., Ltd.، قمنا بتصميم حشية PTFE هجينة فريدة من نوعها مع نواة عالية الكثافة تحقق مقاومة الانفجار مقارنة بالحشيات المغطاة بالمعدن ولكن مع متطلبات حمل مسمار أقل. تُظهر بيانات اختبار القوة الميكانيكية لدينا أن حشوات PTFE المتميزة لدينا تتمتع بقوة بثق أعلى بنسبة 150% من الجرافيت غير المملوء. بالنسبة للخدمات الحيوية المتعلقة بالسلامة مثل غاز البترول المسال أو الهيدروجين، ينتج مصنعنا حشوات PTFE مقطوعة حسب الطلب والتي يتم تثبيتها بشكل إيجابي في مسننات الحافة، مما يوفر تعشيقًا ميكانيكيًا مقاومًا للانفجار. استشر دائمًا فريقنا الفني لتقييم تأثيرات الضغط ودرجة الحرارة، حيث أن أكسدة الجرافيت في الهواء عالي الضغط فوق 450 درجة مئوية يمكن أن تؤدي إلى فقدان القوة المفاجئ، بينما يتحلل PTFE بأمان.
يمكن أن يؤدي التعرض لدرجة الحرارة والمواد الكيميائية إلى تغيير القوة الميكانيكية للحشية بمرور الوقت. تحافظ حشوات PTFE على خصائص ميكانيكية ثابتة من -200 درجة مئوية إلى +200 درجة مئوية (260 درجة مئوية لـ PTFE المعدل)، ولكن فوق درجة الحرارة هذه، يلين PTFE، مما يقلل من قوة الضغط بسرعة. تعمل حشوات الجرافيت حتى 500 درجة مئوية في الأجواء الخاملة، ولكن فوق 400 درجة مئوية في الهواء، يتأكسد الجرافيت ويفقد كتلته، مما يؤدي إلى عطل ميكانيكي كامل. أجرى مصنعنا اختبارات الشيخوخة المتسارعة عند 180 درجة مئوية لمدة 3000 ساعة على كلا المادتين. احتفظت حشوات PTFE بنسبة 92% من قوة الضغط الأصلية، بينما احتفظ الجرافيت بنسبة 65% فقط بسبب فقدان الوزن بالأكسدة (تم قياس انخفاض الوزن بنسبة 8%).
يؤثر توافق الوسائط أيضًا على السلوك الميكانيكي. يمكن للأحماض المؤكسدة القوية (مثل حمض النيتريك) مهاجمة الجرافيت، مما يسبب إقحامًا يؤدي إلى توسيع الحشية وتدمير سلامتها الهيكلية. لا تظهر حشوات PTFE أي تحلل كيميائي في جميع المواد الكيميائية تقريبًا باستثناء المعادن القلوية المنصهرة. حالة مصنعنا: يقوم مصنع حمض الكبريتيك باستبدال جوانات الجرافيت شهريًا بسبب تفتت الحشية؛ بعد التحول إلى حشوات PTFE المملوءة بالزجاج بنسبة 25%، امتد عمر الخدمة إلى 18 شهرًا دون فقدان القوة الميكانيكية. نوصي بالملخص الموجز التالي لقرارات القوة المتعلقة بدرجة الحرارة والوسائط والميكانيكا:
في نهاية المطاف، يجب أن يأخذ طول عمر القوة الميكانيكية في الاعتبار كلاً من الشيخوخة الحرارية والتآكل الكيميائي. يستخدم مهندسو المواد في مصنعنا تحليل العناصر المحدودة (FEA) للتنبؤ بزحف الحشية وتدهور القوة على مدى عمر التصميم الذي يبلغ 10 سنوات. بالنسبة لمعظم مصانع البتروكيماويات في أوروبا وأمريكا الشمالية، أصبحت حشوات PTFE الخاصة بنا هي الخيار الأول للقوة الميكانيكية المتوازنة، في حين يتم حجز الجرافيت للتطبيقات المتخصصة ذات درجات الحرارة القصوى حيث لا يمكن لأي درجة من PTFE البقاء على قيد الحياة. تحتفظ شركة Ningbo Kaxite Sealing Materials Co., Ltd. بمخزون من كلتا العائلتين، ويمكننا المشاركة في تصميم جوانات مركبة مخصصة تجمع بين المقاومة الكيميائية لـ PTFE وتحمل حرارة الجرافيت باستخدام البناء الرقائقي.
بعد تقييم قوة الضغط، واسترخاء الزحف، وخصائص الشد، ومقاومة الانفجار، والتأثيرات البيئية، استنتج مصنعنا في Ningbo Kaxite Sealing Materials Co., Ltd. أن حشوات PTFE عمومًا توفر قوة ميكانيكية فائقة للغالبية العظمى من وصلات الفلنجة التي تعمل تحت 200 درجة مئوية وضغوط تصل إلى 10 ميجا باسكال. تتفوق حشوات الجرافيت فقط في العمليات المستمرة ذات درجات الحرارة العالية التي تزيد عن 260 درجة مئوية، ولكنها تتطلب معالجة دقيقة بسبب ضعف قوة التمزق وحدود الأكسدة. بالنسبة للتطبيقات التي تتطلب قوة ميكانيكية عالية ومقاومة كيميائية شديدة، فإن حشوات PTFE المعززة لدينا مع الحشوات تتفوق على أداء الجرافيت في كل مقياس باستثناء درجة حرارة الخدمة القصوى. نقوم بشكل روتيني بتوريد جوانات PTFE للدوائر المساعدة البحرية والصيدلانية والنووية حيث تكون السلامة الميكانيكية غير قابلة للتفاوض. للحصول على توصيات مخصصة، اطلب ورقة البيانات الهندسية الخاصة بنا عن طريقالاتصال بـ Ningbo Kaxite Sealing Materials Co., Ltd. مباشرة.
السؤال 1: ما هي الحشية التي تتمتع بقوة ضغط أعلى، PTFE أم الجرافيت؟
الإجابة: بموجب اختبار ASTM D695، تعرض حشوات الجرافيت المرنة قيم قوة ضغط أعلى (35-45 ميجا باسكال) مقارنة بحشيات PTFE البكر (15-20 ميجا باسكال). ومع ذلك، فإن مصنعنا في Ningbo Kaxite Sealing Materials Co., Ltd. ينتج جوانات PTFE معززة مع حشوات زجاجية أو كربونية تحقق قوة ضغط تصل إلى 32 ميجا باسكال، وهو ما يكفي لضغوط الحافة حتى الفئة 900. بالنسبة لمعظم الوصلات المسدودة، يتم تحديد حد قوة الضغط العملي من خلال قوة خضوع الحافة بدلاً من الحشية نفسها. يمكن أن تؤدي قابلية الانضغاط العالية للجرافيت إلى فقدان مفرط للسمك، مما يقلل من قوة الختم على المدى الطويل.
السؤال 2: هل تفقد حشوات PTFE قوتها الميكانيكية بمرور الوقت بسبب الزحف؟
الإجابة: نعم، جميع الحشيات غير المعدنية تواجه بعض الزحف. تُظهر اختبارات التقادم المتسارعة في مصنعنا أن حشوات PTFE القياسية تفقد 7-9% من السُمك بعد 1000 ساعة عند ضغط 40 ميجا باسكال. ومع ذلك، فإن حشوات PTFE المملوءة بالزجاج تقلل من الزحف إلى 4-6%، مقارنةً بالجرافيت (3-5%). يُظهر الجرافيت نسبة زحف أقل في البداية ولكنه يفتقر إلى الاسترداد المرن، مما يعني أن حشوات الجرافيت بعد تدوير الضغط لا ترتد مرة أخرى، في حين أن حشوات PTFE من شركة Ningbo Kaxite Sealing Materials Co., Ltd. تستعيد ما يصل إلى 55% من الضغط، مع الحفاظ على القوة الميكانيكية الديناميكية تحت الحمل المتغير.
السؤال 3: هل يمكن أن تتحمل حشوات الجرافيت عزم الدوران العالي للمسمار دون أن تنكسر مقارنة بحشيات PTFE؟
الإجابة: تتميز حشوات الجرافيت بقوة شد منخفضة جدًا (4-6 ميجاباسكال)، لذا يمكن أن يتسبب عزم الدوران المرتفع في تشقق الحواف أو الانقسام الشعاعي، خاصة في الحشيات الرقيقة. تتمتع جوانات PTFE بقوة شد أعلى بثلاث إلى أربع مرات (14-24 ميجا باسكال)، مما يسمح لها بتحمل عزم دوران أعلى للمسمار دون حدوث عطل ميكانيكي. يوصي مصنعنا بأقصى ضغط للمسمار يبلغ 50 ميجا باسكال للجرافيت و90 ميجا باسكال لحشيات PTFE المملوءة بالزجاج. بالنسبة للتطبيقات الحرجة ذات عزم الدوران العالي، توفر حشوات PTFE الخاصة بنا هامش أمان أكبر ضد التثبيت الزائد.
السؤال 4: كيف يؤثر ارتفاع الضغط المفاجئ على القوة الميكانيكية لـ PTFE مقابل الجرافيت؟
الإجابة: يؤدي ارتفاع الضغط إلى قوى القص والبثق السريعة. إن البنية الصفائحية للجرافيت تجعلها عرضة للتصفيح والانفجار في ظل العواصف الديناميكية. جوانات PTFE، بسبب معامل القص العالي والمرونة، تمتص طفرات الضغط بشكل أفضل. قام مصنعنا باختبار كلتا المادتين بزيادات دورية تتراوح من 0 إلى 10 ميجا باسكال في ثانية واحدة؛ فشلت حشوات الجرافيت بعد 250 دورة، في حين نجت حشوات PTFE المعززة لدينا من 1500 دورة. لذلك، بالنسبة للضاغط الترددي أو خطوط التدفق النابضة، توفر حشوات PTFE قوة ميكانيكية فائقة في ظل ظروف الاندفاع.
السؤال 5: هل توجد جوانات هجينة تجمع بين القوة الميكانيكية لمادة PTFE والجرافيت؟

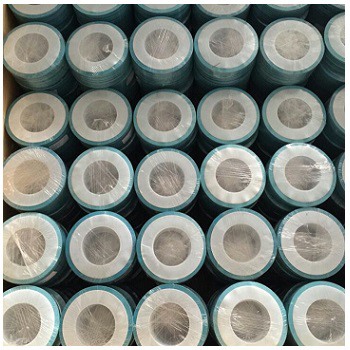

الإجابة: نعم، شركة Ningbo Kaxite Sealing Materials Co., Ltd. تقوم بتصنيع جوانات مغلفة بطبقة PTFE تواجه الوسائط وقلب جرافيت لتبديد الحرارة. يستخدم هذا التصميم بشكل تآزري قوة الشد والمقاومة الكيميائية لـ PTFE مع مقاومة الجرافيت للزحف. ينتج مصنعنا أيضًا جوانات مغلف PTFE مع إدراج الجرافيت. يُظهر اختبار القوة الميكانيكية أن التصميمات الهجينة تحقق 85% من الاحتفاظ بحمل الجرافيت النقي عند 300 درجة مئوية مع الحفاظ على مقاومة انفجار PTFE. اتصل بمصنعنا للحصول على حلول هندسية مخصصة بناءً على دورة العمل الخاصة بالضغط ودرجة الحرارة.
